О модели

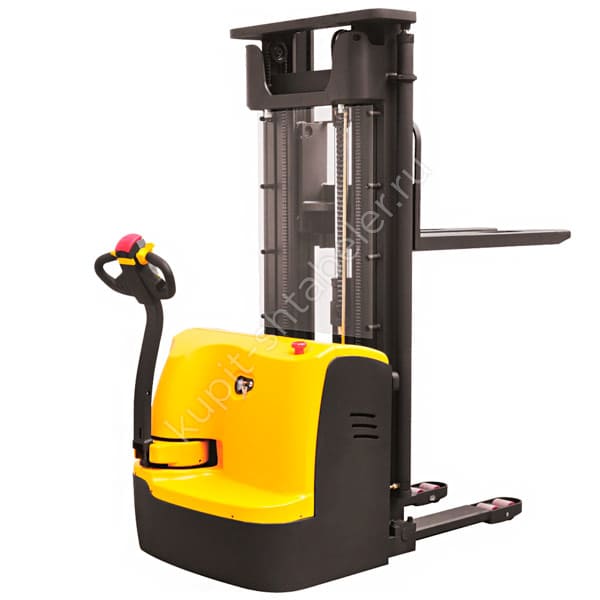

TOR CDDR15-III с подъёмом 3000 мм используют для перемещения паллет и установки на стеллажи. Движение и подъём выполняются электроприводом. Номинальная грузоподъёмность составляет 1500 кг, длина вил 1150 мм. Для выбора нужны размеры паллеты, масса груза и высота яруса: одного обозначения CDDR15-III недостаточно, чтобы проверить весь маршрут.
Установка паллеты на ярус до 3 м
Высота подъёма 3000 мм обозначает верхнее положение вил. При подборе под стеллаж сравнивают эту величину с высотой опорной балки и запасом для снятия паллеты с балки. Также проверяют потолок и коммуникации над местом установки, учитывая поднятую мачту и сам груз. Высота вил не равна общей высоте машины.
Номинальные 1500 кг нельзя считать допустимой нагрузкой для любой паллеты во всех положениях. Длинный груз смещает центр тяжести. Для нужного яруса его массу и положение центра тяжести сопоставляют с грузовой диаграммой конкретного исполнения. Если диаграммы нет, расчёт только по надписи на карточке будет неполным.
Вилы и вход в паллету
Вилы длиной 1150 мм нужно сверить с основанием груза и направлением захода. Важны свободные проёмы между досками, опорные элементы паллеты и расстояние до груза на соседнем месте. Общую ширину вил и опорных консолей проверяют по паспорту поставляемой машины: длина вил сама по себе не подтверждает совместимость с любым поддоном.
Рабочий проход и ворота
На плане склада отметьте повороты, места встречного движения и подход к стеллажу. Проверяйте рабочий проход именно с вашей паллетой, а не только ширину свободного проезда. Для ворот нужен отдельный размер мачты в сложенном состоянии; показатель подъёма 3 м не позволяет его вычислить. Наличие платформы оператора и её положение также учитывают при согласовании габаритов.
Питание и подготовка к работе
Подберите место зарядки и согласуйте тип батареи, зарядное устройство и требования к электросети для выбранного исполнения. Время работы зависит от маршрута, массы грузов и частоты подъёмов, поэтому обещание фиксированного количества паллет за смену здесь не заменяет расчёт. Перед началом работы осматривают вилы и ролики, проверяют органы управления на свободной площадке и действуют по инструкции машины.
Данные для заявки
Укажите TOR CDDR15-III, грузоподъёмность 1500 кг и подъём 3000 мм, приложите размеры паллеты и схему проходов. Для верхнего яруса потребуется масса паллеты с грузом. До подтверждения заказа согласуйте исполнение мачты, батарею, платформу и зарядный комплект, а при приёмке сопоставьте их со шильдиком и паспортом.
Вопросы по подбору
Можно ли поставить паллету на балку высотой ровно 3000 мм?
Максимальный подъём вил 3000 мм не оставляет запаса для снятия поддона с балки такой же высоты. Для выбора измерьте опорную поверхность яруса и требуемый ход над ней, затем проверьте эти размеры вместе с высотой паллеты и груза.
Почему для груза легче 1500 кг всё равно нужна грузовая диаграмма?
Допустимая масса зависит также от расположения центра тяжести и высоты подъёма. Паллету с тяжёлой продукцией у переднего края нельзя оценивать как равномерно загруженную. Для рабочего яруса сравните фактическую загрузку с диаграммой именно поставляемого исполнения CDDR15-III.
Подойдут ли вилы 1150 мм для моего поддона?
Проверьте длину опорной части, проёмы и сторону входа. Вилы должны поддерживать груз и не задевать соседнюю паллету при полном заходе. Помимо длины 1150 мм понадобятся расстояние между вилами и размеры опорных частей машины; их нельзя определить по фотографии.
Можно ли ориентироваться на ширину обычного проезда между стеллажами?
Для прямого движения и поворота к ячейке нужно разное пространство. На плане обозначьте положение паллеты во время разворота и места, где груз выступает за её край. Сопоставляйте рабочий проход с габаритами выбранного исполнения, а не только с шириной машины.
Какие сведения приложить к заказу CDDR15-III на 3 м?
Понадобятся масса паллеты с товаром, размеры основания, высота яруса и схема маршрута. Отдельно укажите ограничения ворот и место зарядки. Такой набор позволяет проверить мачту, совместимость вил и питание, не заменяя согласование комплектации одним названием модели.
