О модели

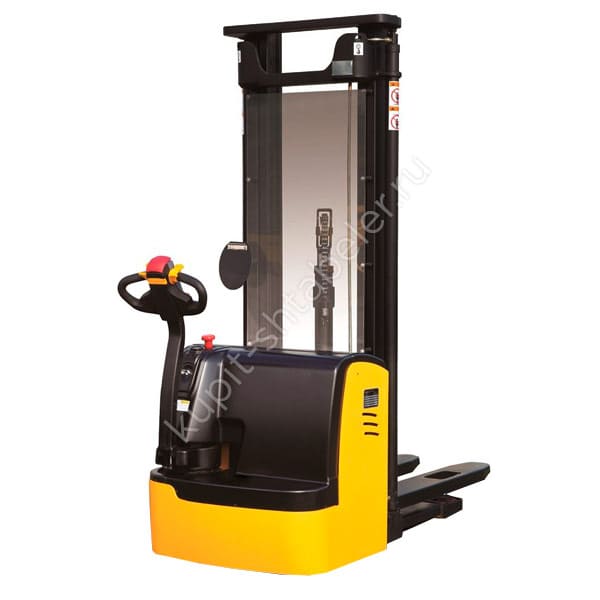

Самоходный TOR CDDR15Z-II 1.5Т 5М подбирают для перевозки паллет и работы с высокими стеллажами. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма вил 5000 мм, длина вил 1150 мм. При таком подборе сначала проверяют допустимую нагрузку на верхнем ярусе, затем мачту, проходы и питание. Одного номинала недостаточно для оценки работы на высоте.
Нагрузка на верхнем ярусе
Для каждого уровня хранения нужна грузовая диаграмма поставляемого исполнения. Укажите полную массу паллеты и положение её центра тяжести. Предельный подъём 5000 мм не подтверждает, что на этой высоте допускаются все номинальные 1500 кг. Если склад принимает разные грузы, в расчёт включают наиболее тяжёлые и длинные паллеты, а не среднее значение из ежедневной статистики.
Неравномерная укладка и продукция, выступающая за поддон, меняют положение центра тяжести. Отдельно проверьте такие грузы для верхних мест хранения. Не переносите допустимую нагрузку от другого CDDR с иной мачтой: диаграмма должна относиться к машине, выбранной для заказа. Наличие нужной высоты в названии не заменяет сведения о нагрузке на этой высоте.
Балка, поднятая мачта и перекрытие
Измерьте высоту опорной балки и ход, необходимый для снятия паллеты с неё. Для балки на отметке 5000 мм предельный подъём вил на ту же высоту не даёт запаса. Над ячейкой проверьте место для поднятой мачты, паллеты и груза, включая расположенные под потолком коммуникации. Для ворот нужен другой размер: габарит машины со сложенной мачтой.
Паллета и вилы длиной 1150 мм
Проверьте основание поддона, проёмы для захода и расположение нижних опорных элементов. Согласуйте ширину вил и опорных частей конкретного исполнения. На верхнем ярусе особенно важно, чтобы паллета опиралась устойчиво, а груз был закреплён для предусмотренного способа перемещения. Если в одной ячейке стоят поддоны разной конструкции, совместимость нельзя считать подтверждённой проверкой только одного из них.
Манёвр с грузом перед стеллажом
При составлении схемы склада учтите паллету в повороте, положение рукояти и место оператора. Нужное пространство зависит от основания и выступающего груза, а не только от ширины корпуса. Наличие платформы и её рабочее положение согласуют отдельно. Перед выбором измерьте узкие участки, повороты у колонн и подходы к крайним ячейкам, где маршрут отличается от прямого центрального прохода.
Рабочий цикл и подтверждение комплектации
Для согласования питания нужны расстояния перевозки, частота подъёмов на верхние ярусы и рабочие периоды между зарядками. Тип батареи и зарядное устройство уточняют в комплектации. Сохраните полное обозначение CDDR15Z-II: сокращение его до похожего CDDR-II не подтверждает одинаковую поставку. Перед заказом сопоставьте требования склада с паспортом и шильдиком, проверьте мачту, диаграмму нагрузки и транспортные габариты. Перед работой действуют по инструкции поставленной машины.
Вопросы о CDDR15Z-II на 5 м
Можно ли считать 1500 кг рабочей нагрузкой на высоте 5 м?
Нет, это номинальная грузоподъёмность. Для верхнего яруса нужна диаграмма конкретного исполнения с учётом центра тяжести. Полная масса включает поддон и упаковку; выступающий или неравномерный груз проверяют отдельно.
Какой запас нужен над балкой верхнего яруса?
Нужен ход, позволяющий вывести основание паллеты над опорой и снять его с балки. Его определяют по конструкции места хранения и поддона. При совпадении высоты балки с предельными 5000 мм запаса подъёма нет.
Достаточно ли проверить только высоту потолка?
Нет. В зоне установки учитывают поднятую мачту и груз, а на маршруте проверяют сложенную машину в воротах. Коммуникации, дверные створки и поворот перед проёмом могут ограничивать движение независимо от высоты стеллажа.
Можно ли использовать данные другого CDDR15-II?
Для заказа сохраняйте полное обозначение CDDR15Z-II и проверяйте документацию поставляемой машины. Похожее имя серии не подтверждает одинаковые мачту, питание, платформу и габариты. Особенно недопустима подмена грузовой диаграммы данными иного исполнения.
Что подготовить для согласования работы на верхних ярусах?
Передайте массы и размеры паллет, высоты балок, схему проходов, ограничения ворот и сведения о покрытии. Укажите частоту подъёмов и периоды зарядки. Такой набор позволяет проверить нагрузку, геометрию и комплектацию для всего маршрута.
