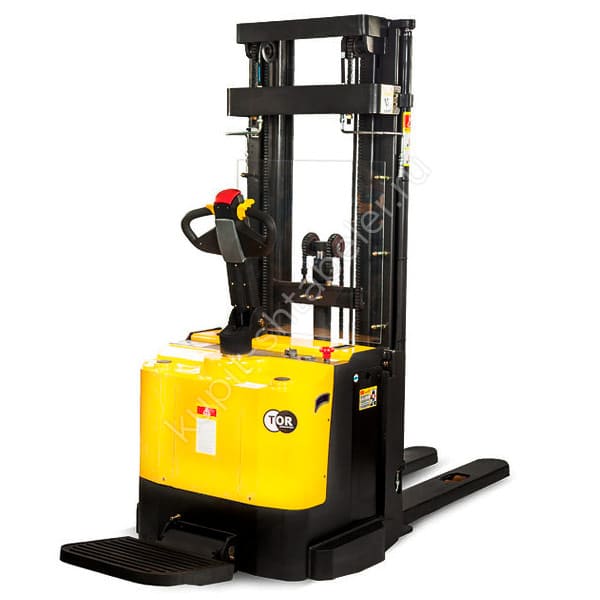

TOR ES15DE 1.5Т 3.5М - самоходный штабелёр для перемещения поддонов и их размещения на стеллажах. У этой модификации номинальная грузоподъёмность 1500 кг, высота подъёма вил 3500 мм и длина вил 1150 мм. Такое сочетание рассматривают для склада, где паллеты сначала принимают в зоне разгрузки, затем перевозят к местам хранения и поднимают на нужный уровень.
При подборе важно связать эти операции в один маршрут. Модель может соответствовать требуемой высоте стеллажа, но проход к нему, поворот с поддоном или дверной проём окажутся ограничивающим участком. Поэтому размеры склада лучше проверить до выбора комплектации, а не после установки техники на объекте.
Подъём на 3,5 м и допустимая масса поддона
Высота 3500 мм относится к положению вил. Чтобы снять паллету с балки, её нужно немного приподнять над опорой; для размещения потребуется свободное пространство над грузом. В расчёт включают высоту самой паллеты, упаковки и препятствия над верхним местом хранения. Простого совпадения цифры в названии штабелёра с высотой балки недостаточно.
Номинал 1,5 т не означает, что любой груз такой массы допустим на верхнем уровне. Рабочую нагрузку определяют по грузовой диаграмме конкретной мачты с учётом высоты и положения центра тяжести. Для длинных коробов или оборудования на паллете особенно важно знать, как распределена масса, а не только общий вес партии.
Вилы и схема движения между зонами
Длина вил 1150 мм помогает предварительно сопоставить штабелёр с используемыми поддонами. Дополнительно проверяют направление входа, расстояние между опорами, высоту проёмов в паллете и доступность её нижней части для опорных элементов машины. Поддон с повреждёнными досками или выступающим грузом нельзя считать обычной паллетой только по наружному размеру.
Для маршрута «приёмка - хранение» полезно измерить ширину проходов в нескольких местах. У колонны, ограждения или временно поставленной паллеты она может быть меньше, чем на плане. Место разворота проверяют с тем поддоном, который действительно будет перевозиться. Габарит корпуса сам по себе не показывает пространство, необходимое для постановки груза поперёк прохода.
Что указать при подборе ES15DE
- Массу наиболее тяжёлой паллеты вместе с упаковкой и поддоном.
- Высоту верхней балки и размеры груза, размещаемого на ней.
- Тип паллет, направление въезда и узкие места маршрута.
- Число повторяющихся перемещений и доступные перерывы для зарядки.
- Высоту дверей и участки, где машина проходит под коммуникациями.
По этим данным можно оценить, подходит ли исполнение с подъёмом 3,5 м для всех задач склада. Параметры аккумулятора, габариты мачты в транспортном положении и состав комплектации следует согласовать для выбранной машины. По одному обозначению ES15DE их не определяют.
Вопросы о работе с этой модификацией
Можно ли использовать штабелёр только для перевозки?
Перемещение паллет входит в назначение самоходного штабелёра. Если подъём на стеллажи не нужен вообще, стоит сравнить его с электрической тележкой по маршруту и характеру грузов.
Подойдёт ли модель к верхней балке на высоте 3,5 м?
Нужен запас хода для снятия и установки паллеты. Балка на предельной высоте подъёма не подтверждает совместимость без проверки этой операции.
Как понять, выдержит ли она груз на верхнем ярусе?
Сопоставить массу и центр тяжести паллеты с диаграммой допустимых нагрузок именно выбранного исполнения.
Можно ли выбрать аккумулятор по длительности смены?
Для расчёта также нужны число подъёмов, расстояния, масса грузов и паузы. Длительность смены без описания работы не определяет необходимую батарею.
Какие замеры сделать перед заказом?
Записать параметры стеллажей и паллет, высоту проёмов и минимальную ширину рабочих проходов. Схема с отмеченными препятствиями полезнее одного общего размера помещения.
