Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.
- Артикул
- 71075674
- Грузоподъёмность
- 1500 кг
- Длина вил
- 1150 мм
- Ширина вил
- 570 мм
- Ширина одной вилы
- 180 мм
- Внутреннее расстояние между вилами
- 210 мм
- Внешняя ширина лап, мм
- 490 мм
- Внутренняя ширина лап, мм
- 290 мм
- Высота вил в нижнем положении
- 86 мм
- Высота подъёма
- 4000 мм
- Высота свободного подъема, мм
- 1396 мм
- Высота с поднятой мачтой
- 4560 мм
- Центр нагрузки
- 600 мм
- Радиус поворота
- 1620 мм
- Радиус разворота с платформой, мм
- 2005 мм
- Дорожный просвет
- 26 мм
- Проход с паллетой 800 × 1200
- 2480 мм
- Проход с паллетой 1000 × 1200
- 2503 мм
- Размер платформы оператора, мм
- 485*425 мм
- Материал рулевых колес
- полиуретан
- Размер рулевых колёс
- 250х75 мм
- Материал опорных роликов
- полиуретан
- Размер опорных роликов, мм
- 80х70 мм
- Материал опорных колес
- полиуретан
- Размер опорных колес, мм
- 150х58 мм
- Общее количество колес/роликов
- 7
- Тип передвижения
- электрическое
- Подъём
- электрический
- Платформа оператора
- да
- Тормозная система
- электромагнитный
- Тип вил
- фиксированные
- Тип мачты
- Трехмачтовый
- Защитный экран
- да
- Свободный подъем (Free lift)
- да
- Мощность двигателя подъёма
- 3 кВт
- Мощность тягового двигателя
- 1,5 кВт
- Скорость подъёма с грузом
- 108 мм/с
- Скорость подъёма без груза
- 147 мм/с
- Скорость движения с грузом
- 5,2 км/ч
- Скорость движения без груза
- 5,5 км/ч
- Преодолеваемый угол наклона с грузом, %
- 6 %
- Преодолеваемый угол наклона без груза, %
- 8 %
- Время до полного поднятия без груза, сек
- 28
- Тип аккумулятора
- Свинцово-кислотный
- Аккумулятор, V/Ah
- 24/210 В/А·ч
- Тип зарядного устройства
- выносное
- Производитель
- SHTAPLER INDUSTRIES CO., LTD
- Страна производства
- Китай
- Комплектация
- Штабелер, зарядное устройство, руководство по эксплуатации
- Общая длина
- 2085 мм
- Общая ширина
- 850 мм
- Общая высота
- 1886 мм
- Масса техники
- 1275 кг
О модели

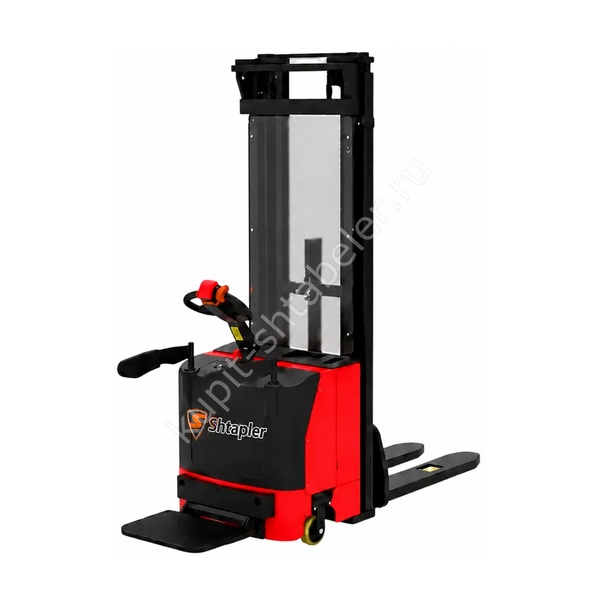

SHTAPLER CLW 1540 (S210) является самоходным штабелёром с подъёмом до 4000 мм и номиналом 1500 кг. В отличие от двухсекционного CLW 1536 у этого исполнения заявлены трёхсекционная мачта и свободный подъём. Сходство номинала не означает одинаковую геометрию.
Три значения высоты
Общая высота машины составляет 1886 мм, свободный подъём каретки 1396 мм, высота с поднятой мачтой 4560 мм. Для въезда под проём, начального движения каретки и работы на верхнем ярусе нужны разные проверки. Полный подъём не сохраняет низкий габарит мачты.
Предусмотрена платформа оператора, ход и подъём электрические. Вилы длиной 1150 мм фиксированные, подхват 86 мм, центр нагрузки 600 мм. Допустимую массу на высоте и при неравномерном грузе согласуют отдельно.
Свинцово-кислотный вариант
Установлена батарея 24 В/210 А·ч и выносное зарядное устройство. Масса техники равна 1275 кг. Для заказа нужен именно индекс 1540 (S210) и артикул 71075674; неопределённое название похожего исполнения не должно заменять точную комплектацию.
