Характеристики
Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.
- Артикул
- 71065549
- Грузоподъёмность
- 1200 кг
- Длина вил
- 1150 мм
- Ширина вил
- 560 мм
- Ширина одной вилы
- 160 мм
- Внутреннее расстояние между вилами
- 240 мм
- Внешняя ширина лап, мм
- 560 мм
- Внутренняя ширина лап, мм
- 240 мм
- Высота вил в нижнем положении
- 86 мм
- Высота подъёма
- 3000 мм
- Высота с поднятой мачтой
- 3490 мм
- Центр нагрузки
- 600 мм
- Радиус поворота
- 1440 мм
- Дорожный просвет
- 30 мм
- Проход с паллетой 800 × 1200
- 2230 мм
- Проход с паллетой 1000 × 1200
- 2305 мм
- Материал рулевых колес
- полиуретан
- Размер рулевых колёс
- 210х70 мм
- Материал опорных роликов
- полиуретан
- Размер опорных роликов, мм
- 80х70 мм
- Материал опорных колес
- полиуретан
- Размер опорных колес, мм
- 150x50 мм
- Общее количество колес/роликов
- 4
- Тип передвижения
- электрическое
- Подъём
- электрический
- Платформа оператора
- нет
- Тормозная система
- да
- Тип вил
- фиксированные
- Тип мачты
- двухмачтовые
- Защитный экран
- да
- Свободный подъем (Free lift)
- нет
- Мощность двигателя подъёма
- 2,2 кВт
- Мощность тягового двигателя
- 0,75 кВт
- Скорость подъёма с грузом
- 80 мм/с
- Скорость подъёма без груза
- 120 мм/с
- Скорость движения с грузом
- 3,5 км/ч
- Скорость движения без груза
- 4 км/ч
- Преодолеваемый угол наклона с грузом, %
- 5 %
- Преодолеваемый угол наклона без груза, %
- 8 %
- Время до полного поднятия без груза, сек
- 30
- Тип аккумулятора
- Литий-ионный
- Аккумулятор, V/Ah
- 24/50 В/А·ч
- Тип зарядного устройства
- встроенное
- Производитель
- SHTAPLER INDUSTRIES CO., LTD
- Страна производства
- Китай
- Комплектация
- штабелер, паспорт
- Общая длина
- 1760 мм
- Общая ширина
- 820 мм
- Общая высота
- 2040 мм
- Масса техники
- 405 кг
О модели
SHTAPLER QSD 1230 (FL) поднимает вилы до 3000 мм при номинальной грузоподъёмности 1200 кг. Это не сокращённое название QDD 1630: у QSD свой артикул, номинал и масса. Машину сопровождают пешком, платформы для поездки оператора нет.
Размеры и электрическое управление
Ход и подъём электрические. Общая длина техники составляет 1760 мм, ширина 820 мм, общая высота 2040 мм. С поднятой мачтой габарит достигает 3490 мм. Свободный подъём для этой версии не заявлен, поэтому обозначение FL не заменяет проверку верхнего пространства.
Установлены батарея Li-ion 24 В/50 А·ч и встроенное зарядное устройство. Масса машины равна 405 кг. Ёмкость аккумулятора не подтверждает готовое число часов работы без учёта расстояний и подъёмных операций.
Геометрия груза
Вилы фиксированные, длиной 1150 мм, с подхватом 86 мм. Для номинала принят центр нагрузки 600 мм. Допустимую массу на высоте и при иной развесовке согласуют отдельно; нижние перемычки паллеты не должны мешать опорным лапам. Перед заказом укажите размеры проходов, высоту установки и артикул 71065549.

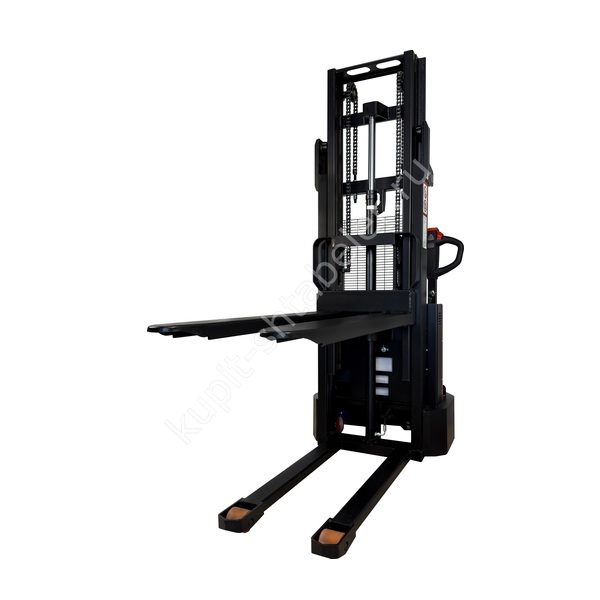

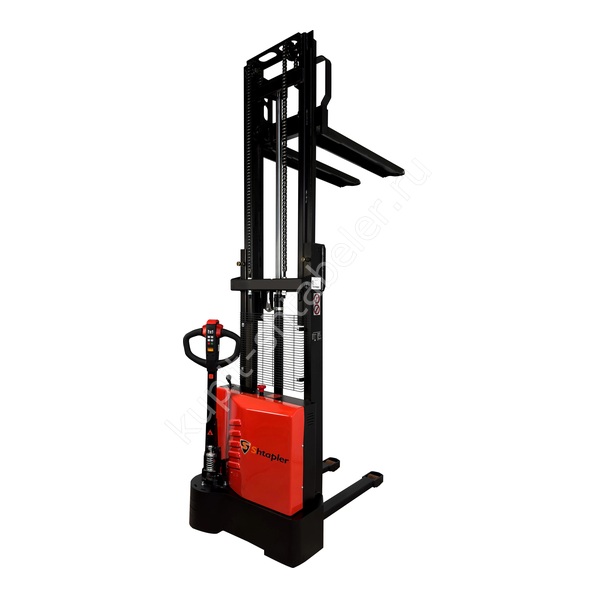

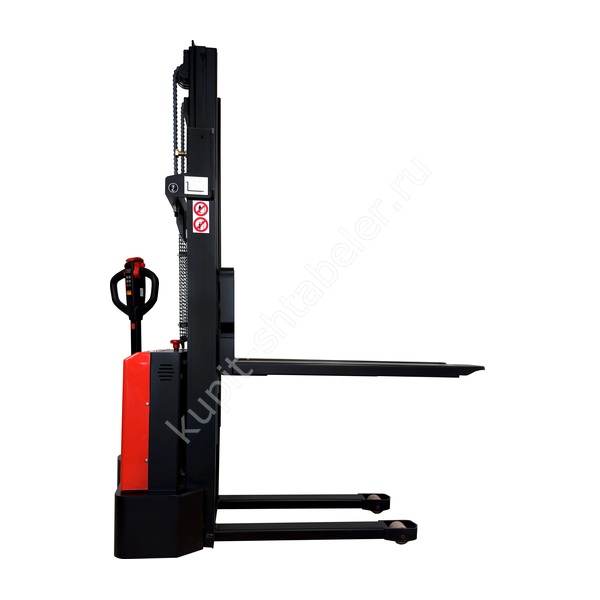

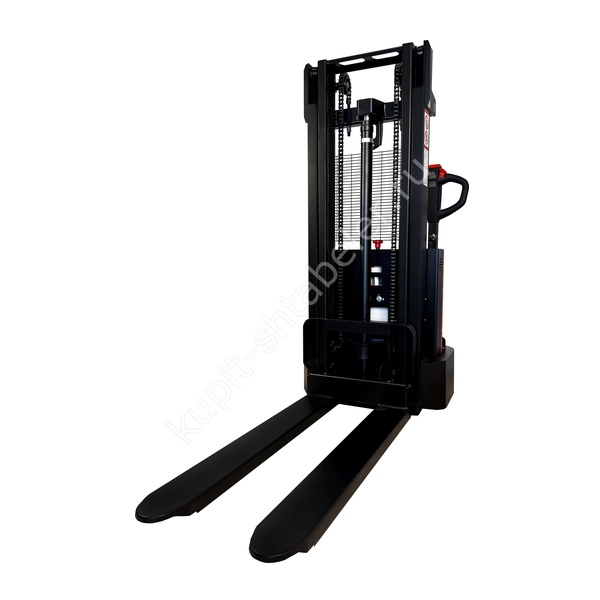

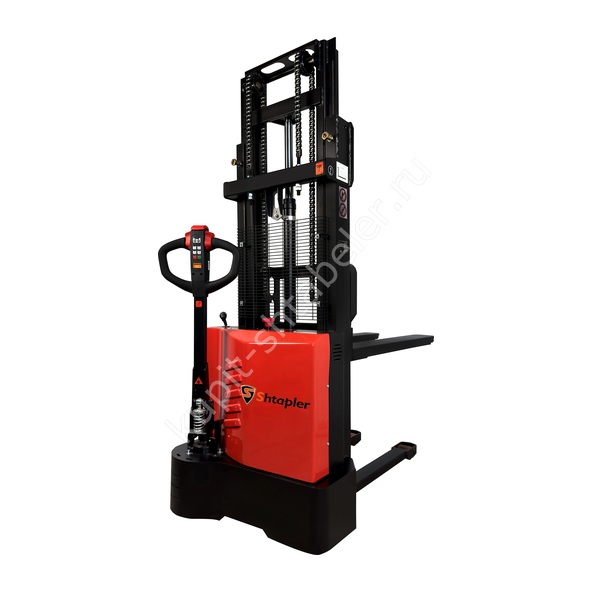

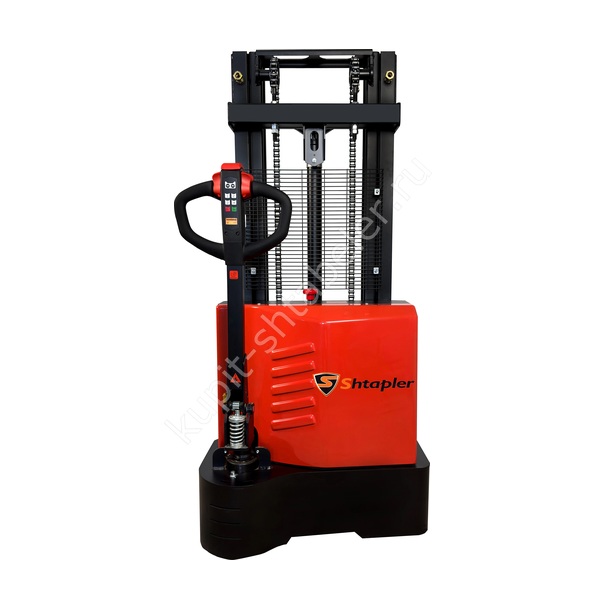

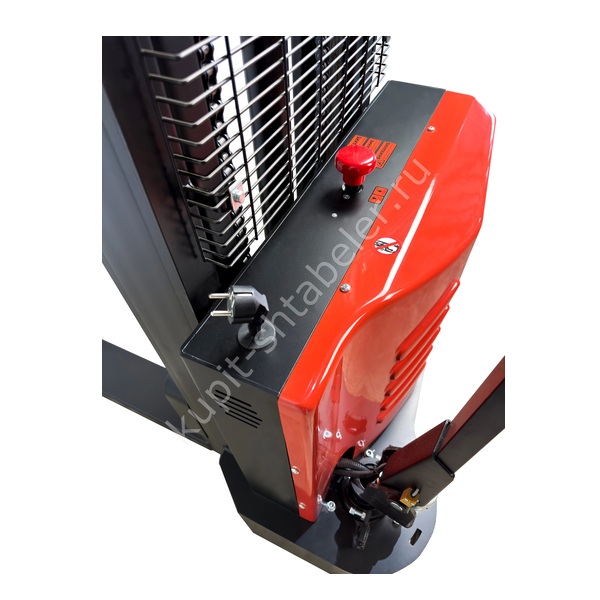

Фото серии
