О модели
Погрузчик TOR для яруса 5 м
Артикул 1047141 относится к электрическому трёхопорному TOR CPD20SA-20 с подъёмом 5000 мм и номинальной грузоподъёмностью 2000 кг при центре груза 500 мм. Для максимальной высоты поставщик указывает 1100 кг остаточной грузоподъёмности. Эти величины нельзя смешивать: когда паллета поднимается выше, допустимая масса определяется диаграммой установленной мачты. Уточните центр тяжести, способ захвата и фактический вес груза до согласования техники для верхнего уровня стеллажа.
Геометрия маршрута
Паспорт CPD20SA-20 даёт радиус поворота 1952 мм, ширину корпуса 1130 мм и длину стандартных вил 1220 мм. Для паллет 1000×1200 и 800×1200 мм в разных ориентациях указаны проходы 3470 и 3570 мм. Прежний радиус 1291 мм в карточке был ошибочным и мог привести к неверной планировке. Сверьте не только ширину прямого коридора, но и торец ряда, ворота, зону разворота и выступ груза за контур машины.
Склад с ограничением по высоте
Поставщик указывает высоту сложенной мачты 2255 мм и боковое смещение каретки у этого артикула. В названии есть свободный ход, однако заявленные 1215 мм не совпадают с общей паспортной таблицей: там свободный подъём указан как опциональный. До получения паспорта конкретной мачты мы не выводим числовое обещание. Если технику нужно заводить в контейнер либо работать под перекрытием, запросите монтажную схему и проверьте полный габарит заказанного исполнения.
Кислотная батарея 48/560

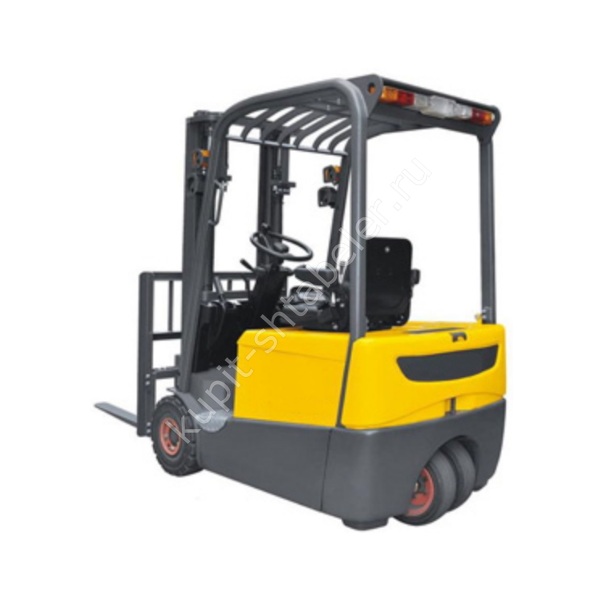

У версии 1047141 свинцово-кислотная батарея 48 В, 560 А·ч (48/560 В/А·ч); её паспортная масса для CPD20SA-20 составляет 800 кг. Скорость подъёма модели по таблице 250 мм/с с грузом и 420 мм/с без груза. Старые 290/450 мм/с относятся к ошибочному переносу данных. При согласовании поставки проверьте зарядное устройство, вентиляцию зарядной зоны и доступную сеть. Фотография серии не подтверждает тип установленной батареи.
