CQD20-D Li-ion на 8,6 м

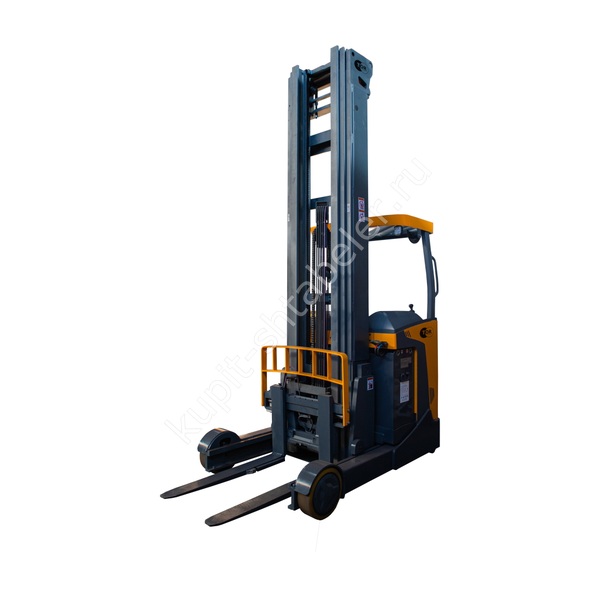

У TOR CQD20-D, артикул 1040825, вилы поднимаются на 8600 мм. Номинальная грузоподъёмность 2000 кг задана для центра нагрузки 600 мм; при полностью поднятой мачте паспорт указывает остаточные 1400 кг. Для груза со смещённым центром тяжести эту цифру ещё раз проверяют по диаграмме машины. Саму палету измеряют вместе с грузом: для установки на верхний уровень нужен зазор над ним и свободное место для выведения вил после постановки.
Условия прохода и высота ворот
Мачта в сложенном положении имеет высоту 3590 мм; при полном подъёме её габарит 9540 мм. Второе значение не следует путать с ходом вил 8600 мм. Радиус поворота 1783 мм, паспортная ширина прохода 2849 мм для палеты 1000×1200 мм поперёк и 2899 мм для 800×1200 мм вдоль. Промерьте высоту ворот до балки и свободную ширину коридора с защитой стеллажей. Длина вил 1150 мм, максимальная ширина их расстановки 708 мм; перед заказом сверяют эту геометрию с карманами своей тары.
Уточнение ёмкости Li-ion АКБ
Литиевый тип батареи для артикула 1040825 подтверждён паспортной таблицей; её масса там указана как 220 кг. Однако ёмкость в текущей карточке поставщика — 350 А·ч, а паспорт серии для литиевого исполнения даёт 400 А·ч при 48 В. Пока поставщик не подтвердит ревизию, ни одну из этих ёмкостей нельзя считать согласованным параметром нашего предложения. В спецификации должны быть точный тип, ёмкость, зарядное устройство и разъём отгружаемой машины. Время работы зависит также от числа циклов и условий пола.
Данные для заявки и приёмки
Для подбора сообщите артикул 1040825, массу и размер палеты, высоту верхнего яруса, ширину прохода и высоту самого низкого проёма на маршруте. Камера и режим ускоренного подъёма для этой позиции паспортом не заявлены; если они нужны, их обсуждают как отдельные опции. После письменного согласования батареи и комплекта на приёмке сверяют шильдик, мачту, вилы и АКБ с заказом. Тормоза и органы управления сначала проверяют без груза на свободном участке склада.
