TOR CTY-E: точное исполнение

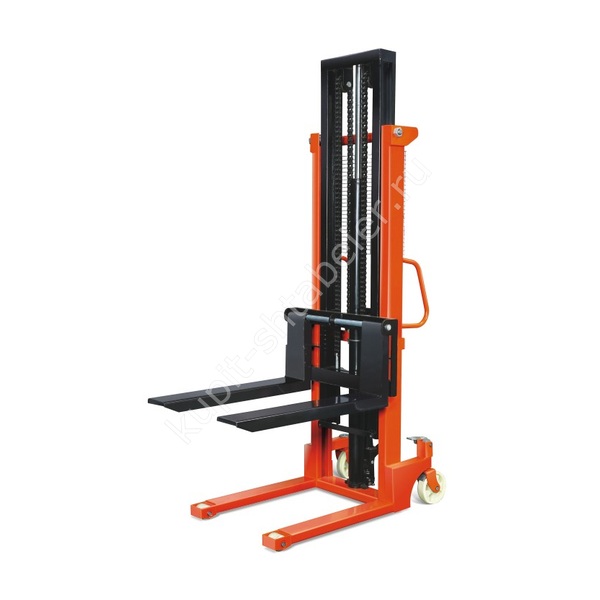

Ручной гидравлический штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. В карточке приведены данные одной конфигурации. Похожее название другой версии не считается заменой. Основные данные: грузоподъёмность: 1000 кг; высота подъёма: 1600 мм; длина вил: 1150 мм.
Как проверить применимость
Исполнение выбирают по измерениям на объекте и данным паспорта, а не только по номинальному показателю. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Груз должен опираться на рабочую часть оборудования без перекоса и выхода за допустимый центр нагрузки.
Габариты и маршрут
длина: 1710 мм; ширина: 715 мм; радиус поворота: 1450 мм. Проверяют все проёмы и повороты по ходу движения в обе стороны, включая участок разгрузки.
Рабочие параметры
ширина вил: 340-750 мм; высота подхвата: 90 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.
Конструкция и режим работы
Ручной привод не требует тяговой батареи, но нагрузку на оператора и число циклов за смену учитывают при подборе. Рабочий режим должен оставлять время на осмотр, уборку маршрута и обслуживание узлов.
Что входит в согласование
До оплаты сверяют модель, артикул и комплект поставки. Все выбранные опции должны быть перечислены в счёте или спецификации.
Приёмка
При получении сверяют шильдик и артикул, осматривают упаковку и рабочие узлы, затем проводят пробную проверку. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.
Обслуживание и безопасность
Рабочую площадку очищают, а состояние оборудования проверяют до установки груза. Смазку, регулировку и замену расходных деталей выполняют по руководству к точному исполнению.
Данные для заявки
Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR CTY-E и артикул 1002765.
Проверенные характеристики
- Модель: CTY-E
- Грузоподъемность, кг: 1000
- Высота подъема, мм: 1600
- Производитель: TOR Industries
- Бренд (марка): TOR
- Высота в сложенном положении, мм: 2034
- Материал колес: полиуретан
- Высота подхвата, мм: 90
- Высота упаковки, мм: 2034
- Глубина упаковки, мм: 1710
- Дорожный просвет, мм: 25
- Колесная база, мм: 1390
