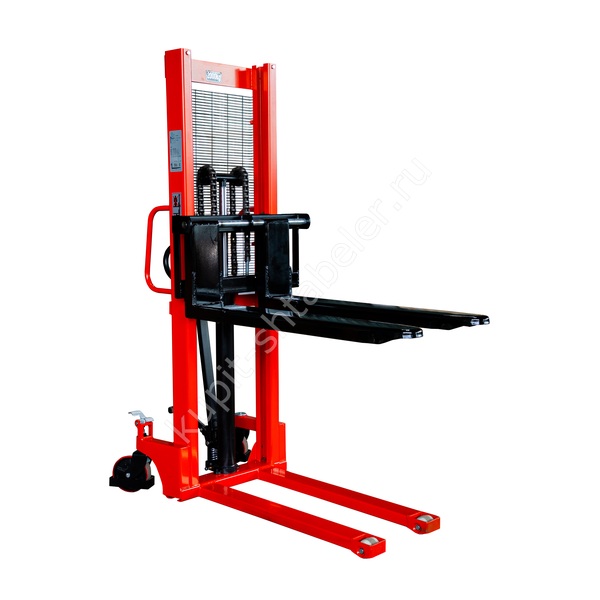

Фото серии
О модели
TOR CTY-E: точное исполнение
Ручной гидравлический штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Это отдельная модификация TOR. Перед заказом её сверяют по обозначению, артикулу и ключевым размерам. Основные данные: грузоподъёмность: 2000 кг; высота подъёма: 1600 мм; длина вил: 1150 мм.
Как проверить применимость
Подбор начинают с груза и маршрута, а не с внешнего сходства с уже используемой техникой. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Номинальное значение не отменяет ограничений по центру тяжести, распределению нагрузки и режиму работы.
Габариты и маршрут
длина: 1720 мм; ширина: 715 мм; радиус поворота: 1450 мм. Маршрут проходят от зоны приёмки до рабочей точки, отмечая пороги, уклоны, ворота и места разворота.
Рабочие параметры
ширина вил: 360-750 мм; высота подхвата: 90 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.
Конструкция и режим работы
Ручной привод не требует тяговой батареи, но нагрузку на оператора и число циклов за смену учитывают при подборе. Рабочий режим должен оставлять время на осмотр, уборку маршрута и обслуживание узлов.
Что входит в согласование
Комплектацию подтверждают документом: обозначение, размеры, тип питания и оснащение нельзя определять только по изображению.
Приёмка
При получении сверяют шильдик и артикул, осматривают упаковку и рабочие узлы, затем проводят пробную проверку. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.
Обслуживание и безопасность
Перед сменой оператор осматривает рабочие узлы и убеждается, что на маршруте нет препятствий и загрязнений. Сервисный график связывают с интенсивностью работы и условиями площадки, не выходя за интервалы паспорта.
Данные для заявки
Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR CTY-E и артикул 1005780.
Проверенные характеристики
- Модель: CTY-E
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 1600
- Производитель: TOR Industries
- Бренд (марка): TOR
- Высота в сложенном положении, мм: 2034
- Материал колес: полиуретан
- Высота подхвата, мм: 90
- Высота упаковки, мм: 2034
- Глубина упаковки, мм: 1710
- Дорожный просвет, мм: 25
- Колесная база, мм: 1390
