Подъём и груз для 1005773

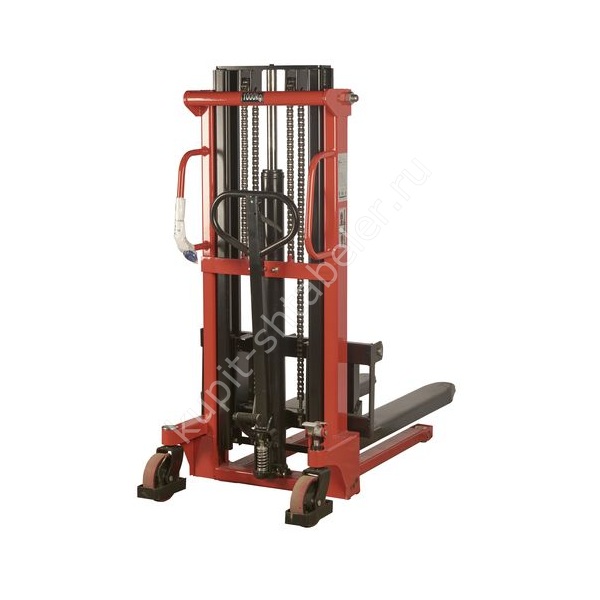

У этого CTY-EH номинальная грузоподъёмность 1000 кг. На полной высоте 2000 мм паспорт допускает 700 кг: разница особенно важна, когда палету ставят на второй ярус. Перед подбором определите массу всей тары вместе с товаром и положение её центра относительно спинки вил. Паспортный центр нагрузки — 450 мм.
Где пройдёт штабелёр
Сложенная мачта высотой 1580 мм проходит под более низким проёмом, чем мачты старших по высоте исполнений серии. При подъёме верхняя точка достигает 2540 мм. Напольный габарит 1716 × 715 мм, радиус разворота 1450 мм. На маршруте измеряйте не только ворота, но и место поворота с грузом.
Вилы и палета
Вилы длиной 1150 мм регулируются по ширине от 340 до 750 мм. Поставьте их симметрично под опоры палеты и проверьте, что груз не смещает центр нагрузки за паспортное значение. Высота подхвата 90 мм; её сопоставляют с нижним просветом используемой тары, а не с общей высотой палеты.
Ручное управление
Подъём выполняют качками рукояти, движение машины — вручную. Для артикула 1005773 в паспорте указан ход 14 мм за качок. Перед передачей оператору сверьте маркировку, работу спуска и механического тормоза, состояние роликов и гидравлики; проверку движения начинайте без груза.
