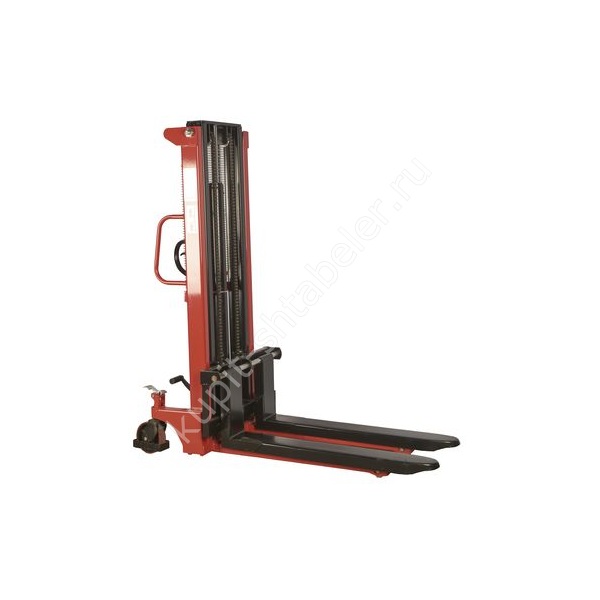

Фото серии
О модели
Средняя высота CTY-EH 1 т
Версия 1005774 поднимает вилы на 2500 мм. Номинальный предел 1000 кг не сохраняется на всей высоте: на верхней точке по паспорту остаётся 500 кг. Поэтому для полутонной палеты эта модель закрывает верхний ярус, а для более тяжёлой нужны иная высота размещения либо другое исполнение. Расчёт ведут для груза с центром 450 мм.
Проверка высоты на объекте
При передвижении мачта имеет высоту 1830 мм; полностью поднятая — 3040 мм. Оба размера нужны: первый для дверей и перемычек, второй для перекрытия над стеллажом. Общая длина 1716 мм и ширина 715 мм помогают оценить проезд, но на повороте ориентируются также на радиус 1450 мм.
Регулировка рабочей части
Вилы длиной 1150 мм разводятся на 340–750 мм. Сначала измерьте опоры тары, затем выставьте вилы под них, не сдвигая груз в сторону. Полный диапазон регулировки не означает совместимости с любой палетой: учитывают ширину опор и фактическую массу груза.
Приёмка 1005774
Штабелёр поднимает груз ручным гидравлическим приводом, без тяговой батареи. Паспорт даёт ход 14 мм за прокачивание рукояти. При получении проверьте артикул 1005774, паспортную остаточную нагрузку 500 кг, целостность мачты и вил, работу управляемого спуска и механического тормоза.
