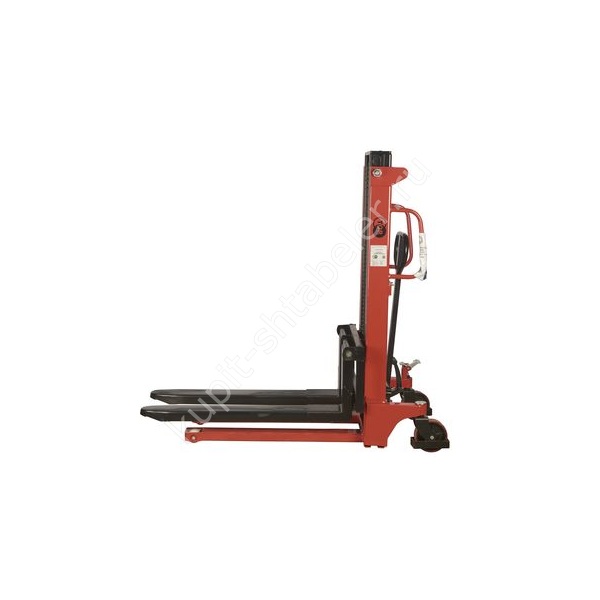

TOR CTY-EH: точное исполнение
Ручной гидравлический штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Карточка относится к одному исполнению. Параметры соседних моделей серии к нему не переносятся. Основные данные: грузоподъёмность: 2000 кг; высота подъёма: 2000 мм; длина вил: 1150 мм.
Как проверить применимость
До выставления счёта проверяют рабочую нагрузку, размеры груза и условия площадки. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Груз должен опираться на рабочую часть оборудования без перекоса и выхода за допустимый центр нагрузки.
Габариты и маршрут
длина: 1716 мм; ширина: 715 мм; радиус поворота: 1450 мм. Размеры сопоставляют с фактически свободным пространством у пола и на высоте.
Рабочие параметры
ширина вил: 360-750 мм; высота подхвата: 90 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.
Конструкция и режим работы
Ручной привод не требует тяговой батареи, но нагрузку на оператора и число циклов за смену учитывают при подборе. Рабочий режим должен оставлять время на осмотр, уборку маршрута и обслуживание узлов.
Что входит в согласование
Состав поставки фиксируют по позициям. Особое внимание уделяют рабочему органу, колёсам, батарее и зарядному устройству, если они применяются.
Приёмка
До передачи оператору фиксируют серийный номер, комплектность и результаты короткого рабочего теста. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.
Обслуживание и безопасность
Первый цикл после простоя выполняют без предельной нагрузки, контролируя плавность механизмов. Регламентные работы выполняют по счётчику или календарю, указанному в документации. Самовольное изменение настроек не допускается.
Данные для заявки
Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR CTY-EH и артикул 1005764.
Проверенные характеристики
- Модель: CTY-EH
- Грузоподъемность, кг: 2000
- Высота подъема, мм: 2000
- Производитель: TOR Industries
- Бренд (марка): TOR
- Высота в сложенном положении, мм: 1580
- Материал колес: полиуретан
- Высота подхвата, мм: 90
- Высота упаковки, мм: 1580
- Глубина упаковки, мм: 1716
- Дорожный просвет, мм: 25
- Колесная база, мм: 1390
