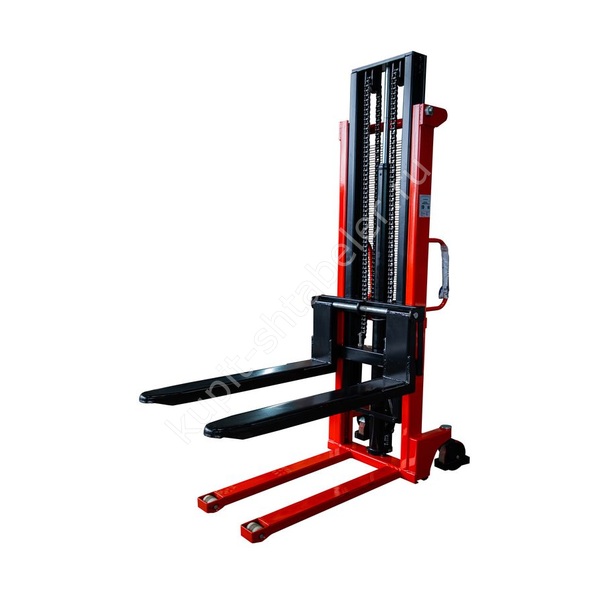

Трёхметровое исполнение TOR CTY-EH
Для 1005765 паспорт указывает подъём до 3000 мм. Номинальные 2000 кг относятся к машине в целом, но на максимальной высоте остаётся 800 кг. Это важное ограничение при выборе верхнего яруса: двухтонную палету нельзя планировать туда только по названию модели. Центр нагрузки принят 450 мм.
Запас высоты над стеллажом
Сложенная мачта имеет высоту 2040 мм, поднятая — 3500 мм. Поэтому ещё до заказа измеряют и въездной проём, и свободное пространство над точкой установки палеты. Напольный габарит 1716 × 715 мм, радиус разворота 1450 мм. Высота вил 3 м не равна полной высоте поднятой машины.
Регулировка и опора вил
Вилы длиной 1150 мм разводятся на 360–750 мм по паспортным данным для артикула 1005765. Под палету выставляют оба плеча симметрично и проверяют, где фактически проходит её центр тяжести. Высота подхвата по паспортной таблице 90 мм.
Ходовая часть и получение
Штабелёр перемещают вручную, гидравлический подъём выполняют рукоятью. Колёса полиуретановые, тормоз механический. В заявке и при приёмке укажите 1005765, подъём 3000 мм и остаточную нагрузку 800 кг; проверьте маркировку, гидравлику и свободный ход вил без груза до ввода в работу.
