Шестиметровая мачта FB20R

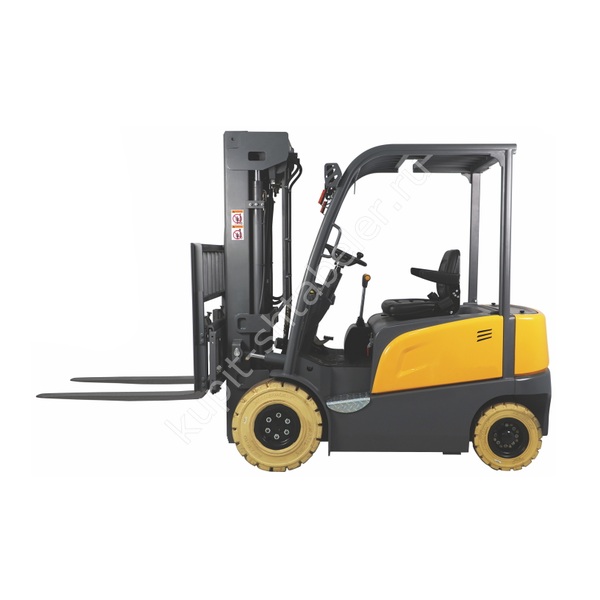

Электрический TOR FB20R, артикул 1047245, имеет подъём вил 6000 мм и номинальную грузоподъёмность 2000 кг при центре груза 500 мм. Для высокого яруса важно проверить остаточную грузоподъёмность и размеры палеты: номинал не следует автоматически переносить на максимальную высоту.
Размер в сложенном положении
Высота опущенной мачты для версии 6000 мм — 2610 мм, свободный подъём вил — 1600 мм. При перемещении между помещениями сравните 2610 мм с дверями, перемычками и инженерными сетями. Для подъёма под потолком учитывайте уже полную высоту мачты с грузом.
Габарит и проходы
Общая длина FB20R составляет 3420 мм; радиус поворота — 2350 мм. Для палеты 1000 × 1200 мм поперёк проход по паспорту 3870 мм, для палеты 800 × 1200 мм вдоль — 4070 мм. Отметьте эти размеры на плане склада до размещения стеллажей и зарядной зоны.
Комплектация под артикул 1047245
Эта версия указана со свинцово-кислотной батареей 48 В/450 Ач и вилами 1220 мм. Поставщик отмечает боковое смещение каретки. Закрепите его вместе с батареей и зарядным оборудованием в спецификации; при получении сравните фактический шильдик с документами.
