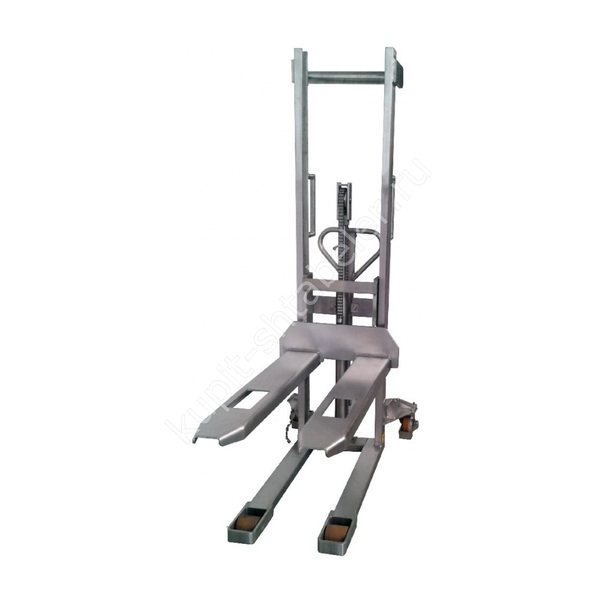

Ручной HSY10 в нержавеющем исполнении
TOR HSY10, артикул 1005878, предназначен для подъёма и перемещения палет с ручным управлением. Номинальная грузоподъёмность - 1000 кг, высота подъёма - 1600 мм. Корпус из нержавеющей стали SUS304 указан в паспорте именно этого артикула. Такое исполнение стоит рассматривать там, где материал оборудования важен для принятого порядка уборки и работы с грузом.
Нагрузка на верхней отметке
Номинал 1000 кг нельзя автоматически считать допустимой массой на всей высоте. В сохранённых данных поставщика остаточная грузоподъёмность при максимальном подъёме составляет 700 кг. Для подбора нужны масса палеты с тарой и положение её центра тяжести; паспортный центр нагрузки - 400 мм. Для длинного груза или дополнительной оснастки условия проверяют отдельно.
Вилы имеют длину 1150 мм и внешнюю ширину 550 мм, подхват - 90 мм. Осмотрите нижнюю часть поддона: штабелёр должен проходить опорами и вилами без упора в настил. Нержавеющий корпус не меняет геометрию подхвата и не делает любой тип палеты совместимым.
Проверка прохода и обслуживания
Высота опущенной мачты составляет 2086 мм, общая ширина - 765 мм, длина - 1360 мм. Поэтому даже для стеллажа высотой 1,6 м нужно заранее измерить дверной проём выше двух метров. Радиус поворота 1200 мм не равен достаточной ширине прохода: учитывайте выступ палеты и место оператора.
Подъём создаёт ручной гидравлический насос. До приёмки груза проверьте работу спуска, состояние цепей, роликов и механического тормоза. Для агрессивной химии, мойки под давлением или специальных санитарных процессов запросите отдельное подтверждение применимости: обозначение SUS304 не описывает стойкость всех узлов штабелёра.
Вопросы о HSY10
Модель сама перемещается по складу?
Нет. HSY10 - ручной гидравлический штабелёр, а не самоходная аккумуляторная машина. Маршрут и нагрузку на оператора нужно оценивать с учётом ручного перемещения.
Можно ли поднять тонну на высоту 1600 мм?
Для верхней отметки поставщик указывает остаточную нагрузку 700 кг. Заказывать модель под тонну на максимальной высоте, опираясь только на номинал, нельзя.
Пройдёт ли штабелёр в дверь высотой 2000 мм?
По опубликованной высоте опущенной мачты 2086 мм такой проём недостаточен. Проверьте фактический свободный размер, включая коробку двери и подвесные элементы.
Нержавеющая сталь означает допуск к любой мойке?
Нет, способы очистки выбирают с учётом гидравлики, подшипников и других деталей. Для конкретного моющего средства и режима обработки необходимы указания производителя.
Какие сведения нужны для проверки совместимости?
Передайте размеры и устройство поддона, массу груза с тарой, рабочую отметку и ширину проходов. В заявке сохраните полное обозначение нержавеющего HSY10 и артикул 1005878.
