О модели
Платформа 1700×1000 мм

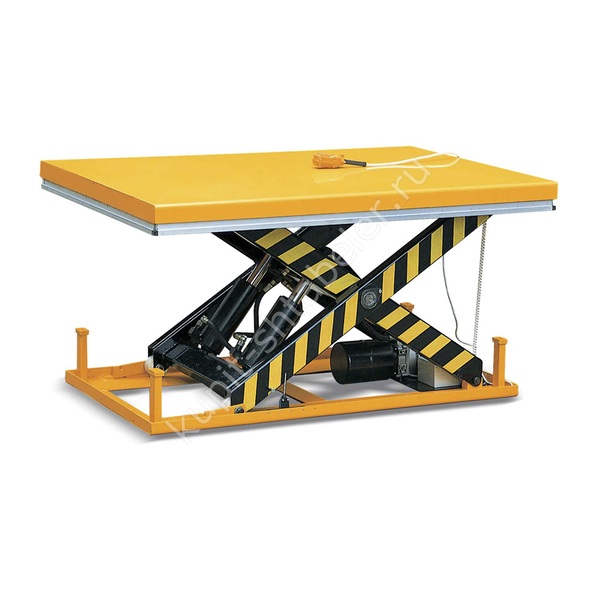

Стол TOR HW2004, арт. 1046085, рассчитан на нагрузку до 2000 кг. Размер настила 1700×1000 мм даёт больше длины, чем у HW2002, при той же ширине. Если груз размещён на поддоне, проверьте фактический размер его основания и расположение центра нагрузки до выбора этого исполнения.
Нижняя и верхняя отметки
Платформа HW2004 находится на высоте 250 мм внизу и достигает 1300 мм наверху. В паспортной таблице время подъёма с грузом указано как 20-30 секунд. Эти данные важны для высоты соседнего оборудования и цикла перемещения, но не заменяют измерения места установки и свободного пространства вокруг стола.
Мотор по паспорту
Для артикула 1046085 паспорт даёт 1500 Вт и сеть 380 В; 2200 Вт в каталожном поле поставщика относится не к этой точной строке. Масса самого стола 300 кг. Основание под него подбирают с запасом под оборудование и груз, а раму крепят по руководству к ровной горизонтальной площадке.
Приёмка и безопасная зона
Сверьте HW2004, артикул и платформу 1700×1000 мм в документах. Проверьте крепёж, защитные устройства и обзор места управления до первого цикла. При движении ножниц рядом не должны находиться посторонние предметы; груз распределяют по площадке равномерно и не превышают 2000 кг.
