О модели
TOR HY1001 - стационарный низкопрофильный стол для подъёма груза на рабочем месте. Номинальная нагрузка составляет 1000 кг, размер платформы 1450×1140 мм, её нижнее и верхнее положения находятся на высоте 85 и 860 мм. При подборе для участка сборки или упаковки эти параметры стоит связать со способом подачи товара: груз должен не только поместиться на площадке, но и попасть на неё с имеющегося оборудования.
Нижнее положение 85 мм и путь загрузки
Начните с отметки, на которой груз находится перед подъёмом. Для товара на полу, на транспортной тележке и на соседнем столе условия подачи будут разными. Высота платформы 85 мм описывает сам стол в нижнем положении, а не готовый переход с любого транспортного средства. Сравните её с высотой опорной поверхности груза и определите, где потребуется передача между двумя поверхностями.
Проверьте доступ к месту установки по фактическому маршруту. Ширина прохода, пороги и пространство для поворота тележки могут ограничить загрузку даже тогда, когда основание груза меньше платформы. Отдельно продумайте снятие товара после подъёма: свободное место на входе не означает, что с противоположной стороны также есть удобный подход. Эти условия относятся к организации участка, а не к дополнительным функциям HY1001.
Платформа 1450×1140 мм: сравнение с основанием груза
Для прямоугольного груза запишите длину и ширину его основания. Контур 1200×1000 мм, например, укладывается в номинальный размер площадки 1450×1140 мм при соответствующей ориентации. Это только геометрическое сравнение. Свес упаковки, положение опор и распределение массы нужно рассмотреть отдельно, прежде чем выбирать схему загрузки.
Если на стол поступает несколько коробов одновременно, измеряйте всю собранную партию. Между размерами отдельной коробки и занятой площадью ряда может быть большая разница. Учтите также выступающие ручки тары и детали изделия: они способны пересечь край платформы, хотя её опорная часть остаётся внутри. Для нестандартного груза полезен эскиз с размерами и отмеченными точками опоры.
Высота до 860 мм и масса поднимаемой партии
Верхнюю отметку 860 мм сопоставьте с высотой поверхности, на которую нужно передать груз. Если соседний рабочий стол выше этого значения, HY1001 не обеспечит совпадение отметок только за счёт подъёма. Для задачи, где приёмная поверхность ниже, всё равно проверьте положение в начале и в конце передачи. Диапазон 85-860 мм обозначает высоты платформы, а не габаритную высоту всего оборудования.
В нагрузку 1000 кг включайте товар, поддон, контейнер и остальные предметы, которые поднимаются вместе с грузом. При изменении тары пересчитайте общую массу, даже если количество изделий осталось прежним. Площадка 1450×1140 мм определяет доступный размер размещения, но не увеличивает грузоподъёмность. В заявке укажите наиболее тяжёлую рабочую партию, а не только среднюю массу за смену.
Как описать рабочее место для подбора
Для стационарного стола важно заранее выбрать место относительно операций до и после подъёма. На плане отметьте сторону подачи, высоту следующего поста и направление разгрузки. Размер платформы не равен полному месту, необходимому для размещения оборудования: расположение остальных узлов и доступ к ним следует учитывать при согласовании установки. Если товар нужно перевозить между участками, это отдельная задача для транспортного оборудования.

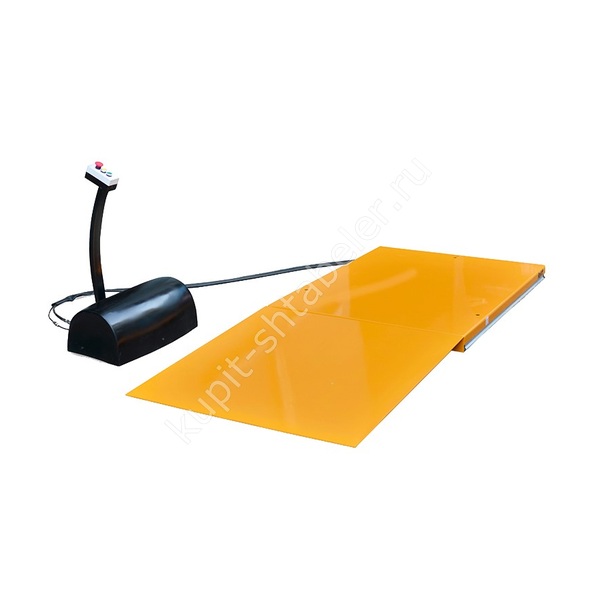

На фото представитель серии HY из каталога Olift, а не точное заводское фото TOR HY1001.
Частые вопросы о TOR HY1001
Какие высоты нужно сравнить перед выбором?
Сравните положение груза перед загрузкой с нижней отметкой платформы 85 мм, а высоту следующего рабочего места с верхней отметкой 860 мм. Проверяйте весь путь передачи, а не только конечную высоту.
Может ли груз шириной больше 1140 мм поместиться на столе?
Сначала рассмотрите его ориентацию: у платформы две стороны, 1450 и 1140 мм. Если основание не укладывается в этот контур ни в одном положении, совпадение одной стороны не подтверждает подходящий размер стола.
Нужно ли прибавлять массу контейнера к массе товара?
Да, считайте общую поднимаемую нагрузку вместе с контейнером, поддоном и упаковкой. Номинальная грузоподъёмность модели составляет 1000 кг.
Подходит ли HY1001 для перевозки груза по складу?
Это стационарный подъёмный стол, который подбирают под рабочий пост. Способ перевозки между постами нужно выбирать отдельно.
Какие данные указать в заявке на счёт?
Укажите TOR HY1001 и артикул 1052398, общую массу партии, габариты основания, способ загрузки и высоту поверхности передачи. Эскиз размещения поможет сопоставить задачу с платформой 1450×1140 мм.
