OPTS15 для восьмиметрового ряда

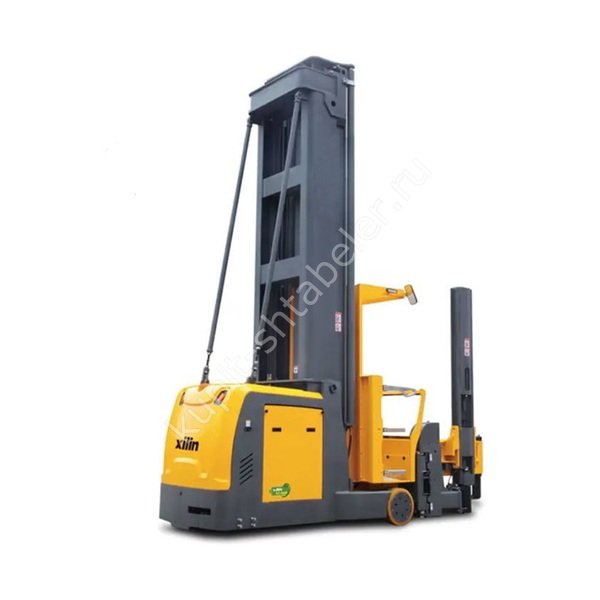

TOR OPTS15 артикула 1032143 является двухсекционным узкопроходным исполнением с общим подъёмом 8000 мм. Он предназначен для трёхстороннего штабелирования и имеет поднимающуюся кабину. Номинальная грузоподъёмность 1500 кг отличается от остаточной на полной высоте: паспорт указывает 1170 кг при центре загрузки 600 мм. Именно этот предел используют при проверке паллеты для верхней полки.
Вес и распределение верхнего груза
Запишите полную массу поддона вместе с содержимым и упаковкой. Если тяжёлые детали находятся ближе к концам вил, передайте их расположение для оценки фактического центра тяжести. Предел 1170 кг относится к паспортным условиям, а не к любой форме груза. Не заменяйте его параметром 1125 кг литиевого исполнения на ту же высоту: это отдельный артикул со своей колонкой характеристик.
Три высоты восьмиметровой машины
Основной мачте соответствует подъём 6260 мм, дополнительному ходу 1740 мм; вместе они дают 8000 мм. Высота полностью выдвинутой мачты составляет 8928 мм. Для проектирования ряда нужны и отметка установки паллеты, и свободная зона над конструкцией. Размер груза над вилами проверьте отдельно, чтобы верхняя балка или инженерное оборудование не ограничили операцию раньше требуемого подъёма.
Мачта на пути от разгрузки
В нижнем положении высота равна 4498 мм. Такая машина требует проверки въезда во всё здание и переходов к рабочему ряду, а не только высоты над стеллажами. Отметьте на маршруте подвесные коммуникации и фактический просвет открытых ворот. Если техника проходит под перемычкой впритык, один номинальный размер дверного блока не подтверждает пригодность проезда.
Геометрия прохода и захвата
Длина без груза 3805 мм и радиус поворота 2220 мм относятся к геометрии машины. Паспортные 1700 мм рабочего прохода рассчитаны для паллеты 1200×1200 мм. Не переносите это значение на нестандартную тару или коробки, выступающие за поддон. Вилы имеют длину 1070 мм и общую ширину 870 мм; окна основания проверяют независимо от возможности манёвра в ряду.
Кислотная АКБ в составе рабочего веса
Батарея 4PZS560 имеет напряжение 80 В, ёмкость 560 А·ч и паспортную массу 1480 кг. Рабочая масса артикула 1032143 составляет 5789 кг с аккумулятором. При оценке несущей способности покрытия батарею не добавляют повторно; отдельно учитывают паллету и распределение нагрузки. Зарядное оборудование должно соответствовать этой АКБ, а его модель и время зарядки нельзя вывести только из параметров 80/560.
Подбор до оформления заказа
Для поставки в Москве укажите 1032143, подъём 8 м и свинцово-кислотную батарею 4PZS560. Добавьте параметры наиболее тяжёлой верхней паллеты и размеры входа в стеллажный ряд. При получении сверьте заказ с документами и маркировками машины и батареи. В проекте хранения сохраняйте остаточный предел 1170 кг и рабочую массу 5789 кг именно этой модификации.
Частые вопросы
Можно ли поднимать 1,2 т на восемь метров?
Паспорт для 1032143 указывает 1170 кг остаточной нагрузки при центре 600 мм. 1200 кг превышают этот предел. Номинальные 1500 кг не дают разрешения на такую установку в верхнем ряду.
Почему подъём 8 м не равен высоте мачты?
8000 мм складываются из 6260 мм основной мачты и 1740 мм дополнительного хода. Выдвинутая конструкция достигает 8928 мм. Поэтому свободное место под потолком проверяют по отдельному габариту и высоте груза.
Отличается ли нагрузка от Li-ion артикула 1047308?
Да, у кислотного 1032143 остаточная нагрузка 1170 кг, у Li-ion 1047308 она 1125 кг. У них также различается рабочая масса. Эти данные сохраняют раздельно, несмотря на одинаковый общий подъём 8 м.
Хватит ли въезда высотой 4,4 м?
Опущенная мачта имеет высоту 4498 мм, которая больше 4400 мм. Такой проём меньше габарита машины. Проверьте самый низкий участок маршрута и подберите доступный путь до размещения заказа.
Подойдёт ли любой поддон шириной 1200 мм?
Одной внешней ширины недостаточно. Проверьте ввод вил 1070 мм общей шириной 870 мм, нижние перемычки и просвет основания. Проход 1700 мм в паспорте относится к паллете 1200×1200 мм.
