О модели

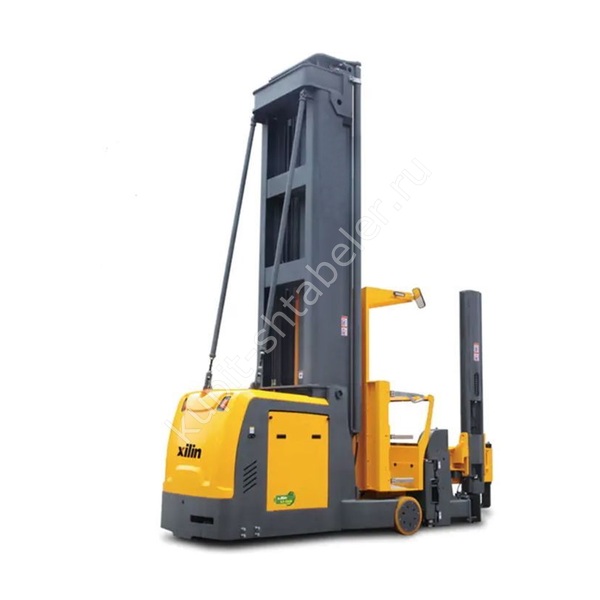

Двухсекционный OPTS15 с подъёмом 9,2 м
У артикула 1032148 общий подъём достигает 9200 мм, а остаточная грузоподъёмность на максимальной высоте составляет 950 кг. Это электрический узкопроходный штабелёр с поднимающейся кабиной и свинцово-кислотной АКБ. Для верхнего хранения предел 950 кг важнее номинальных 1500 кг. Он относится к паллете вместе с тарой при центре загрузки 600 мм.
Ассортимент на верхних местах хранения
При составлении проекта заранее выделите паллеты, которые будут направляться на ярус 9,2 м. Укажите наиболее тяжёлую обычную загрузку, а не среднее значение по складу. Если часть товара вместе с основанием тяжелее 950 кг, для этой операции требуется другое решение по грузовой диаграмме. Расположение тяжёлых деталей и выступание упаковки передают вместе с общей массой, поскольку форма груза также влияет на подбор.
Общий подъём и габарит под крышей
Основная мачта обеспечивает 7460 мм, дополнительные 1740 мм доводят подъём до 9200 мм. В выдвинутом положении высота мачты составляет 10128 мм. Проверьте балки и коммуникации над рабочим рядом, затем сопоставьте высоту самой паллеты с доступным пространством. Даже при подходящей высоте полки недостаточный просвет над ней ограничит установку груза.
Высокая машина в нижнем положении
Мачта высотой 5098 мм остаётся высокой даже с опущенными вилами. Перед заказом измерьте въезд, внутренние переходы и участки под воздуховодами на всём пути к стеллажу. Отдельно оцените возможность доставки машины до рабочего места. Указание общего подъёма 9,2 м не означает, что штабелёр сможет пройти через привычные складские ворота без проверки их фактического просвета.
Узкий ряд и площадка перед ним
Для паллеты 1200×1200 мм паспорт указывает рабочий проход 1700 мм. Радиус поворота 2220 мм и длина без груза 3805 мм нужны для проверки входа и разворота вне ряда. Сравнивайте эти размеры с планом склада в нужном месте. Вилы 1070 мм общей шириной 870 мм должны подходить к основанию; выступающая упаковка проверяется по всему пути движения.
Питание и рабочий вес
Свинцово-кислотная батарея 4PZS560 имеет параметры 80 В/560 А·ч и массу 1480 кг. Рабочая масса машины с этой батареей равна 5977 кг. Для покрытия пола используют массу выбранного исполнения с грузом и условия её распределения; батарея уже включена в паспортный рабочий вес. Для зарядной зоны подтвердите подходящее устройство и доступ техники. Из ёмкости 560 А·ч нельзя получить обещание длительности смены.
Что сохранить в спецификации
При заказе в Москве зафиксируйте 1032148, двухсекционную мачту и кислотную АКБ 4PZS560. Приложите вес верхней паллеты, размеры ворот и расположение препятствий над рядом. На приёмке сверяют артикул и батарею по маркировкам, а высотную конфигурацию по документам. OPTS15 другой конструкции на близкую высоту может иметь иной нижний габарит и другую грузовую диаграмму.
Частые вопросы
Разрешена ли паллета массой одна тонна на 9,2 м?
Для 1032148 указан остаточный предел 950 кг при центре загрузки 600 мм. 1000 кг превышают его, даже если номинальная грузоподъёмность машины 1500 кг. Для такой паллеты нужна другая проверенная конфигурация.
Какой размер нужен для полного выдвижения?
Высота поднятой мачты 10128 мм, общий подъём вил 9200 мм. Учитывайте также верх груза и препятствия под крышей. Ход основной мачты 7460 мм не заменяет эти две проверки.
Пройдёт ли эта версия через пятиметровые ворота?
Опущенная мачта имеет высоту 5098 мм и превышает 5000 мм. По этим размерам такой проём не подходит. Проверяйте чистую высоту въезда до выбора места размещения техники.
Можно ли взять радиус поворота от трёхсекционного OPTS15?
Для этого двухсекционного артикула паспорт указывает 2220 мм и длину без груза 3805 мм. У трёхсекционных исполнений свои значения. В проекте маршрута используйте геометрию конкретной поставляемой версии.
Увеличит ли Li-ion батарея предел на этой высоте?
У сопоставимого литиевого исполнения 9,2 м паспорт также указывает 950 кг. Тип АКБ не заменяет грузовую диаграмму. При выборе другой батареи отдельно сверяют её параметры, рабочую массу и точный артикул.
