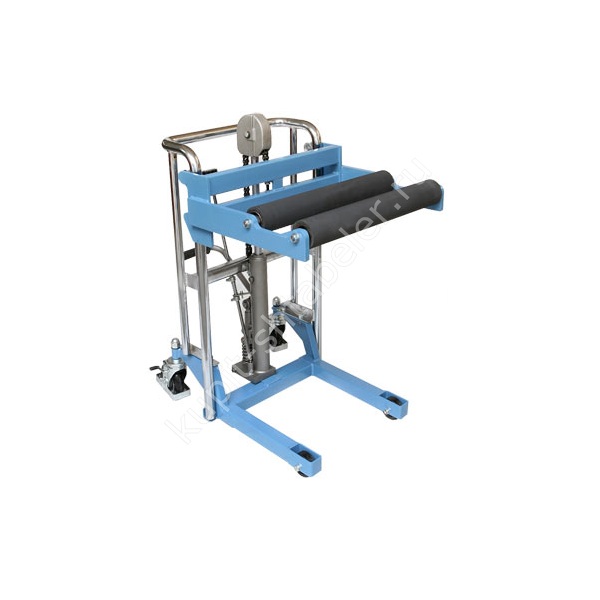

TOR PF4120R: точное исполнение
Ручной гидравлический штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Карточка относится к одному исполнению. Параметры соседних моделей серии к нему не переносятся. Основные данные: грузоподъёмность: 400 кг; высота подъёма: 1300 мм.
Как проверить применимость
Сначала фиксируют фактическую задачу, затем сравнивают её с паспортными ограничениями машины. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Груз должен опираться на рабочую часть оборудования без перекоса и выхода за допустимый центр нагрузки.
Габариты и маршрут
длина: 780 мм; ширина: 630 мм. Маршрут проходят от зоны приёмки до рабочей точки, отмечая пороги, уклоны, ворота и места разворота.
Рабочие параметры
высота подхвата: 220 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.
Конструкция и режим работы
Ручной привод не требует тяговой батареи, но нагрузку на оператора и число циклов за смену учитывают при подборе. Рабочий режим должен оставлять время на осмотр, уборку маршрута и обслуживание узлов.
Что входит в согласование
Каждую опцию согласуют до заказа, поскольку она может менять габариты, массу или допустимый рабочий режим.
Приёмка
Приёмку начинают с документов и маркировки. После внешнего осмотра проверяют управление и движение механизмов. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.
Обслуживание и безопасность
Эксплуатацию начинают с проверки крепежа, органов управления и свободного движения рабочих частей. Смазку, регулировку и замену расходных деталей выполняют по руководству к точному исполнению.
Данные для заявки
Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR PF4120R и артикул 1017331.
Проверенные характеристики
- Модель: PF-R
- Грузоподъемность, кг: 400
- Высота подъема, мм: 1300
- Производитель: TOR Industries
- Бренд (марка): TOR
- Длина вальца, мм: 550
- Расстояние между роликами (внутренняя и внешняя стороны), мм: 100-250
- Материал колес: полиуретан
- Высота опорных вил, мм: 120
- Высота подхвата, мм: 220
- Высота упаковки, мм: 1420
- Глубина упаковки, мм: 780
