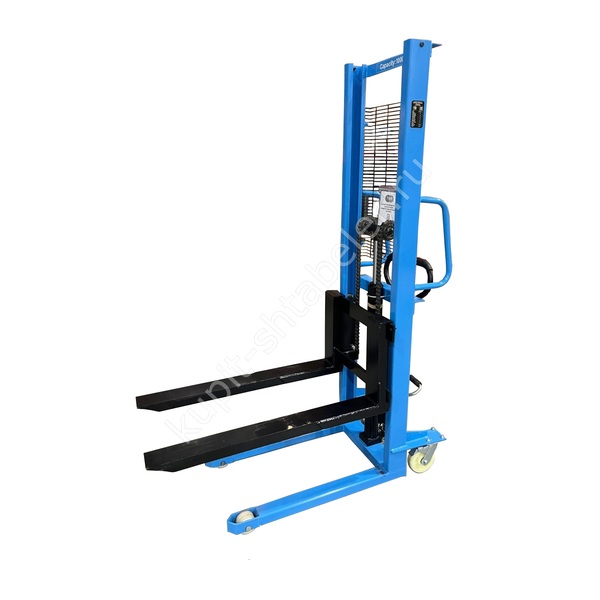

TOR PWMS1016: точное исполнение
Ручной гидравлический штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Карточка относится к одному исполнению. Параметры соседних моделей серии к нему не переносятся. Основные данные: грузоподъёмность: 1000 кг; высота подъёма: 1600 мм; длина вил: 1000 мм.
Как проверить применимость
Исполнение выбирают по измерениям на объекте и данным паспорта, а не только по номинальному показателю. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Рабочий предел проверяют для реального груза, включая тару, оснастку и смещение центра тяжести.
Габариты и маршрут
длина: 1500 мм; ширина: 570 мм; радиус поворота: 1200 мм. Проверяют все проёмы и повороты по ходу движения в обе стороны, включая участок разгрузки.
Рабочие параметры
ширина вил: 200-550 мм; высота подхвата: 90 мм. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.
Конструкция и режим работы
Ручной привод не требует тяговой батареи, но нагрузку на оператора и число циклов за смену учитывают при подборе. Рабочий режим должен оставлять время на осмотр, уборку маршрута и обслуживание узлов.
Что входит в согласование
Комплектацию подтверждают документом: обозначение, размеры, тип питания и оснащение нельзя определять только по изображению.
Приёмка
При получении сверяют шильдик и артикул, осматривают упаковку и рабочие узлы, затем проводят пробную проверку. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.
Обслуживание и безопасность
Рабочую площадку очищают, а состояние оборудования проверяют до установки груза. Результаты осмотров и обслуживания записывают в журнал. Дефект рабочего узла устраняют до следующей смены.
Данные для заявки
Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR PWMS1016 и артикул 1050066.
Проверенные характеристики
- Модель: PWMS
- Грузоподъемность, кг: 1000
- Высота подъема, мм: 1600
- Производитель: TOR Industries
- Бренд (марка): TOR
- Высота в сложенном положении, мм: 1980
- Температурный режим: -25+45°C
- Высота подхвата, мм: 90
- Высота упаковки, мм: 1980
- Глубина упаковки, мм: 1500
- Колесная база, мм: 1020
- Максимальная высота подъема, мм: 1600
