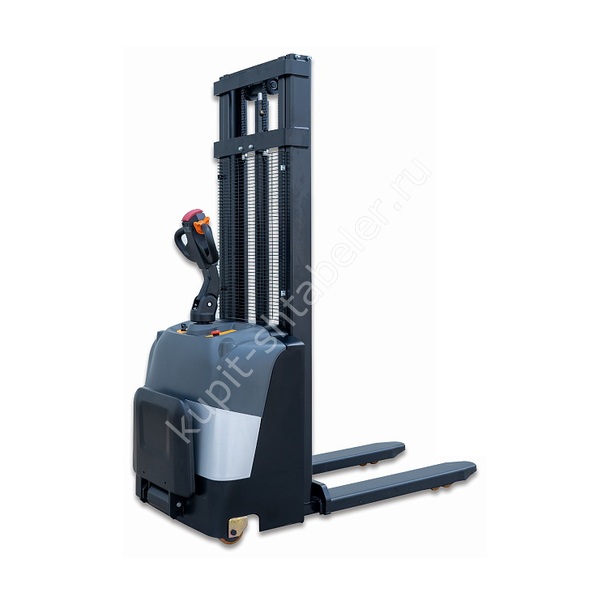

TOR QDA15-EM 1,6 м: где использовать
Низкая мачта подходит, когда верхний ярус расположен до 1,6 м, а над проездом есть ограничение по высоте.
Нагрузка на рабочей высоте
Свободный подъём 1600 мм позволяет проверить работу под перекрытием без подъёма секции мачты выше её сложенной высоты 2080 мм.
Проезд к низкому ярусу и место для разворота
У исполнения на 1600 мм сначала измерьте вход в склад: сложенная мачта имеет высоту 2080 мм. Свободный подъём здесь тоже 1600 мм, поэтому для низкого рабочего яруса важен просвет над самой мачтой, а не запас до высокого потолка. Паспорт сохраняет нагрузку 1500 кг при центре груза 500 мм. Длинная паллета со смещённым центром тяжести требует отдельной проверки грузовой диаграммы; допустимую массу нельзя определять только по надписи «1,5 т».
На прямом участке корпус занимает 820 мм по ширине. Место для поворота проверяют в двух положениях площадки оператора: с разложенной платформой длина машины 2260 мм и радиус 1880 мм, со сложенной - 1850 и 1470 мм. Размер паллеты меняет и рабочий проход: для 1000×1200 мм поперёк паспорт указывает 2315 мм, для 800×1200 мм вдоль - 2265 мм. Эти значения относятся к указанным основаниям, а не ко всякому грузу той же массы. Вилы 1150 мм, общей шириной 560 мм, сопоставьте с окнами поддона до заказа. Для GEL-версии 24/125 В/А·ч в спецификации отдельно фиксируют батарею и совместимое зарядное устройство, не принимая комплект от Li-ion исполнения за взаимозаменяемый.
Питание и приёмка
Это исполнение со свинцово-кислотной батареей 24/125 В/А·ч; номинальная грузоподъёмность 1500 кг, на максимальной высоте 1600 мм - 1500 кг. При получении сверьте артикул 1050933, тип батареи и данные на шильдике с заказом. Проверьте высоту ворот и расстояние от места снятия паллеты до точки хранения: для этой версии они нужны для проверки низкого места хранения.
Перемещение между приёмкой и местом хранения
Для маршрута с невысоким подъёмом полезно разделить время перевозки и время установки паллеты. У QDA15-EM с GEL-батареей паспортная скорость движения составляет 4 км/ч с грузом и 4,3 км/ч без него, скорость подъёма 80 и 110 мм/с соответственно. Это характеристики отдельных операций. Число обработанных паллет зависит также от расстояния, поворотов и ожидания у стеллажа; по одной скорости движения нельзя оценить производительность участка.
Что записать в заявку на эту комплектацию
Для заказа в Москве укажите артикул 1050933, низкий подъём 1,6 м и свинцово-кислотную АКБ с гелевым электролитом 24/125 В/А·ч. Приложите размеры самого низкого проёма и фотографию поддона со стороны захвата. Если паллеты различаются по массе, сообщите наиболее тяжёлую загрузку вместе с тарой. На приёмке проверьте соответствие заказу по шильдику машины и маркировке батареи, а затем сверьте документы поставляемого исполнения.
Частые вопросы
Почему при подъёме 1,6 м нужны ворота выше двух метров?
1600 мм обозначает высоту вил, а сложенная мачта этого артикула имеет высоту 2080 мм. Даже низкий груз не уменьшает габарит мачты. Замеряют чистый проём под перемычкой, включая расположенные ниже неё элементы ворот.
Можно ли поднять полторы тонны на всю высоту?
Для артикула 1050933 паспорт указывает 1500 кг на 1600 мм при центре нагрузки 500 мм. Масса включает поддон и упаковку. Если тяжёлый предмет смещён к концам вил, допустимость подъёма проверяют для его фактического центра тяжести.
Что даёт складывание площадки оператора?
Паспортная длина уменьшается с 2260 до 1850 мм, а радиус поворота с 1880 до 1470 мм. Это помогает оценить тесный переход между зонами. Размеры паллеты и выступающего груза всё равно нужно учитывать при проверке манёвра.
Достаточно ли сравнить поддон с длиной вил 1150 мм?
Нет, у этого исполнения общая ширина вил 560 мм, ширина одной вилы 150 мм. Проверьте окна захвата и нижние перемычки основания. Совпадение внешней длины поддона с длиной вил не подтверждает свободный ввод под груз.
Можно ли использовать зарядку от литиевого QDA15-EM?
Совпадение напряжения 24 В само по себе не подтверждает совместимость. Здесь установлена свинцово-кислотная батарея с гелевым электролитом 125 А·ч. Зарядное устройство выбирают для её типа и параметров, затем фиксируют эту совместимость в спецификации поставки.
