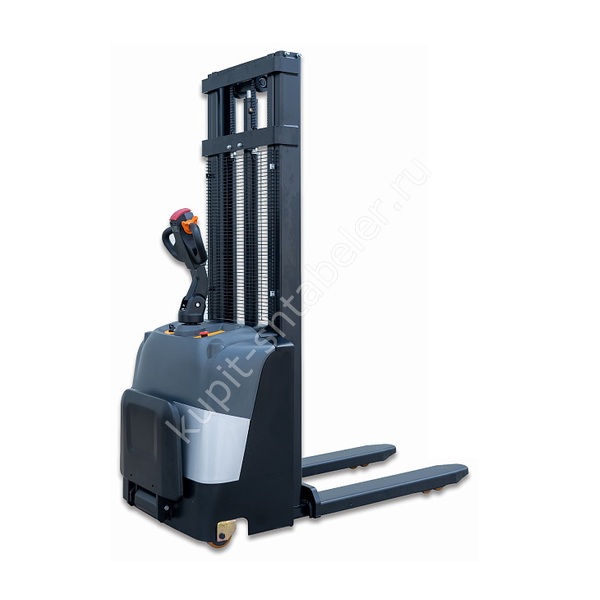

TOR QDA15-EM 2,5 м: где использовать
Исполнение 2,5 м рассчитано на второй ярус, где низкой мачты уже недостаточно, но большой запас высоты не нужен.
Нагрузка на рабочей высоте
При подъёме на 2500 мм паспорт сохраняет остаточную нагрузку 1500 кг; опущенная мачта имеет высоту 1840 мм, поднятая - 3060 мм.
Второй ярус, дверной проём и ориентация паллеты
Для подъёма 2500 мм нужно сверить две высоты: 1840 мм у опущенной мачты и 3060 мм у поднятой. Первая ограничивает проход через дверь, вторая - работу под балкой над местом установки паллеты. На верхней отметке сохраняется нагрузка 1500 кг, но паспорт рассчитывает её для центра груза 500 мм. В заявку внесите размеры основания и расположение содержимого: одинаковая общая масса ещё не означает одинаковую нагрузку на вилы.
Движение между дверью и стеллажом зависит от положения платформы. Когда она разложена, машина длиной 2260 мм разворачивается с радиусом 1880 мм; при сложенной площадке длина уменьшается до 1850 мм, радиус - до 1470 мм. Ширина корпуса 820 мм сама по себе не определяет нужный коридор для установки груза. Для паллеты 1000×1200 мм поперёк требуется паспортный проход 2315 мм, а для 800×1200 мм вдоль - 2265 мм. Проверьте эти два способа размещения на плане склада и учтите выступание упаковки. У данной GEL-модификации общая ширина вил 560 мм при длине 1150 мм; ширину 550 мм литиевой версии сюда не переносите. Питание 24/125 В/А·ч укажите в заказе вместе с требуемым зарядным устройством.
Питание и приёмка
Это исполнение со свинцово-кислотной батареей 24/125 В/А·ч; номинальная грузоподъёмность 1500 кг, на максимальной высоте 2500 мм - 1500 кг. При получении сверьте артикул 1050934, тип батареи и данные на шильдике с заказом. До заказа сопоставьте обе высоты с воротами и верхней балкой стеллажа, а не только с отметкой установки паллеты.
Рабочий цикл на втором ярусе
Высота 2,5 м позволяет рассматривать эту машину для яруса, недоступного низкоподъёмной версии. При расчёте потока паллет учитывайте паспортные скорости: передвижение 4 км/ч с грузом и 4,3 км/ч без него, подъём 80/110 мм/с. Путь от приёмки, свободное место перед стеллажом и время позиционирования добавляются к этим операциям. Их полезно записать отдельно, особенно если подъезд к второму ярусу пересекается с зоной комплектования заказов.
Выбор конкретного артикула
В заявке на QDA15-EM для склада в Москве зафиксируйте артикул 1050934 и батарею 24/125 В/А·ч с гелевым электролитом. Высота 2500 мм должна соответствовать операции установки паллеты, а не только отметке балки на чертеже. Передайте высоту полки, размеры загруженного поддона и минимальный проём на всём пути. При получении сравните заказ с маркировкой машины, батареи и зарядного устройства; похожий внешний вид не определяет исполнение.
Частые вопросы
Войдёт ли QDA15-EM 2,5 м в дверь высотой 2 м?
Опущенная мачта имеет паспортную высоту 1840 мм, поэтому её размер меньше указанной высоты двери. Решение принимают по фактическому чистому проёму: порог, направляющие и полотно ворот могут изменить доступное пространство. Проверьте также высоту перевозимого груза.
Достаточно ли потолка 2,5 м для полного подъёма?
Нет, при положении вил 2500 мм поднятая мачта достигает 3060 мм. Отдельно учитывают высоту упаковки над вилами и препятствия над местом установки. Максимальный подъём вил не является полным габаритом машины с грузом.
Нужно ли уменьшать 1500 кг на верхнем ярусе?
Для этого артикула паспорт сохраняет 1500 кг на максимальных 2500 мм при центре нагрузки 500 мм. В массу входит паллета с упаковкой. Для груза с другим центром тяжести нужен расчёт по грузовой диаграмме конкретной машины.
Почему нельзя выбрать проход по ширине корпуса 820 мм?
820 мм описывают сам штабелёр, а при установке паллеты требуется место для разворота. Паспортный проход составляет 2265 мм для 800×1200 мм вдоль либо 2315 мм для 1000×1200 мм поперёк. Используйте значение для своей ориентации основания.
Как отличить эту версию от Li-ion на 2,5 м?
У артикула 1050934 батарея 24/125 В/А·ч с гелевым электролитом и общая ширина вил 560 мм. У литиевого варианта другие параметры АКБ и вил. Для поставки проверяют артикул и маркировку, а не только одинаковую высоту подъёма.
