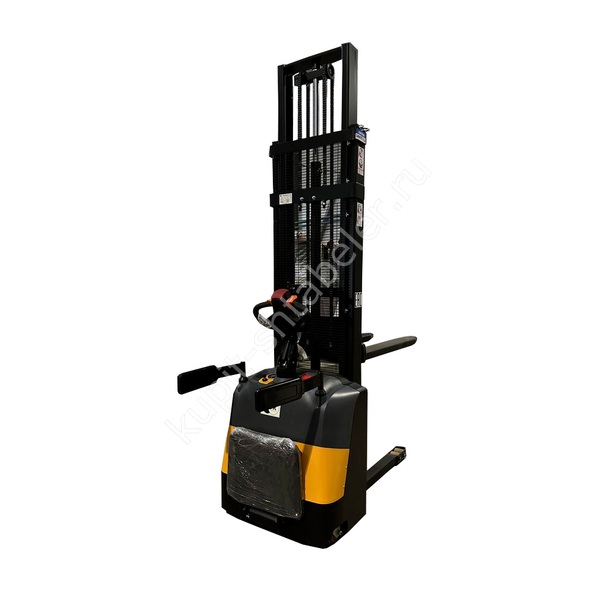

TOR QDA15-EM 3,5 м: где использовать
Версия 3,5 м даёт доступ к более высокому ярусу ценой заметного снижения допустимой нагрузки наверху.
Нагрузка на рабочей высоте
При подъёме на 3500 мм паспорт разрешает 700 кг, при номинальной грузоподъёмности 1500 кг; поднятая мачта достигает 4060 мм.
Верхний ярус 3,5 м и подъезд к нему
У этой версии ограничение на верхнем ярусе заметно строже номинала: на 3500 мм паспорт допускает 700 кг при центре груза 500 мм. Запишите массу паллеты с упаковкой до выбора машины. Если она больше 700 кг, свободный проезд и подходящие вилы не устраняют ограничение по нагрузке. Для мачты нужны 2340 мм в транспортном положении и пространство до 4060 мм при полном подъёме; сверху дополнительно проверяют габарит самого груза.
От ворот до места хранения оцените не только высоту, но и возможность повернуть с паллетой. При разложенной платформе длина штабелёра 2260 мм, радиус поворота 1880 мм. Для сложенной платформы паспорт даёт 1850 и 1470 мм соответственно. Общая ширина 820 мм описывает корпус, а ширина рабочего прохода зависит от основания: 2315 мм для 1000×1200 мм поперёк, 2265 мм для 800×1200 мм вдоль. Сравнивайте с чистым просветом между выступающими частями стеллажей. Вилы длиной 1150 мм расположены на общей ширине 560 мм; паллета должна подходить к ним по конструкции. Это свинцово-кислотное исполнение с гелевым электролитом и АКБ 24/125 В/А·ч. Состав зарядного комплекта согласуют под эту батарею при оформлении спецификации, а требуемое время работы оценивают для своего маршрута и частоты подъёмов.
Питание и приёмка
Это исполнение со свинцово-кислотной батареей 24/125 В/А·ч; номинальная грузоподъёмность 1500 кг, на максимальной высоте 3500 мм - 700 кг. При получении сверьте артикул 1050936, тип батареи и данные на шильдике с заказом. Для этой версии сначала проверьте массу самой тяжёлой паллеты на верхнем ярусе и свободное пространство над грузом.
Проверка ассортимента для верхней полки
На ярусе 3,5 м наиболее полезный исходный документ для подбора техники представляет собой перечень реальных паллет с массой и высотой упаковки. Предел 700 кг относится к загруженному поддону при паспортном центре нагрузки. Для тяжёлого товара нельзя считать запасом разницу между 700 и номинальными 1500 кг. Если склад хранит разную продукцию, заранее выделите грузы, для которых верхняя полка и этот штабелёр совместимы по нагрузке.
Рабочий темп и спецификация поставки
Скорости этого исполнения составляют 4 км/ч с грузом и 4,3 км/ч без груза; подъём выполняется с паспортными 80/110 мм/с. Частые операции на высоте 3500 мм нужно учитывать вместе с поездками до зарядного места. Для заказа в Москве укажите артикул 1050936 и АКБ 24/125 В/А·ч с гелевым электролитом. Передайте также высоту ворот и расположение препятствий над стеллажом: одной отметки верхнего яруса для подбора недостаточно.
Частые вопросы
Допустима ли паллета 800 кг на высоте 3,5 м?
Для артикула 1050936 на 3500 мм паспорт допускает 700 кг при центре нагрузки 500 мм. Паллету 800 кг на этот ярус данной машиной устанавливать нельзя. Более высокая ёмкость батареи или складывание платформы не меняют ограничение.
Какой габарит мачты учитывать под потолком?
При полном подъёме высота мачты достигает 4060 мм, хотя вилы поднимаются на 3500 мм. Замеряют также верх груза и расположение балок или светильников. Эти размеры определяют доступность рабочего места совместно, а не по отдельности.
Может ли эта модель пройти через проём 2,2 м?
Паспортная высота опущенной мачты 2340 мм, поэтому проём 2200 мм меньше габарита машины. Низкое положение вил не уменьшает сложенную мачту до такой высоты. На маршруте потребуется подходящий проезд или другое исполнение.
Как проверить разворот рядом с высоким стеллажом?
Для разложенной платформы используйте длину 2260 мм и радиус 1880 мм, для сложенной 1850 и 1470 мм. Добавьте фактический габарит паллеты с упаковкой. Рабочий проход 2315 либо 2265 мм выбирают по размеру и ориентации её основания.
Какие данные особенно нужны для заявки на 1050936?
Передайте массу верхней паллеты вместе с тарой, её высоту, центр тяжести и минимальную высоту проезда. Укажите батарею 24/125 В/А·ч с гелевым электролитом. Эти сведения позволяют проверить и предел 700 кг, и правильность выбранной комплектации.
