TOR SJY-0,5-14 AC: какая высота указана в карточке

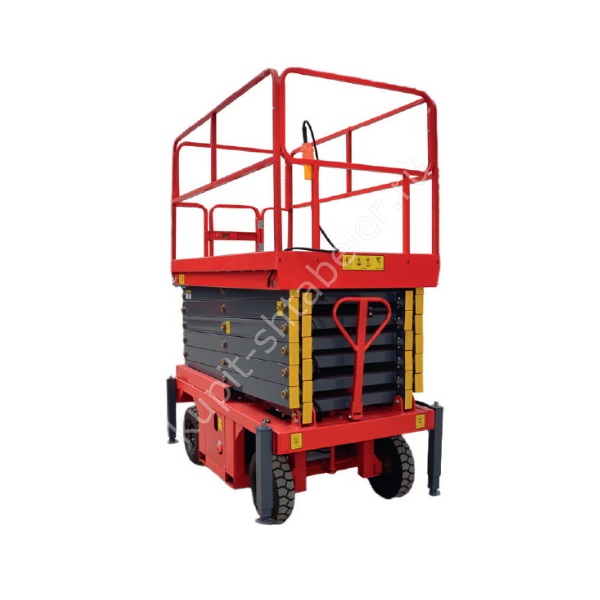

У ножничного подъёмника SJY-0,5-14 AC платформа поднимается на 14 м, а рабочая высота указана как 16 м. Это разные величины: для подбора под конкретную точку обслуживания важна высота пола платформы, на которой стоит оператор. Точная строка артикула 1049982 в двух редакциях паспорта подтверждает номинальную нагрузку 500 кг. При расчёте суммируют людей, инструмент и материалы; грузоподъёмность соседних модификаций серии на эту машину не переносят.
Размер платформы и место для установки
Основная платформа имеет размер 2845×1420 мм. В более ранней редакции паспорта упомянута выдвижная часть, но новая редакция не подтверждает её наличие в текущей поставке. Комплектацию и нагрузку на выдвижной участок, если он нужен, следует согласовать отдельно. Габариты сложенного подъёмника составляют 2845×1620×1895 мм. Эти размеры нужны для проверки ворот и маршрута доставки, но рабочее место должно вмещать ещё и опоры. Для площадки учитывают ровность покрытия, несущую способность пола и свободное пространство вокруг машины — по одному размеру платформы её не выбирают.
Сетевой привод и подготовка к работе
Версия AC питается от сети 380 В с частотой 50 Гц; её нельзя подменять аккумуляторным подъёмником DC с похожим названием. В обеих паспортных редакциях для артикула 1049982 указано одинаковое напряжение. До заказа проверяют точку подключения и условия прокладки кабеля в рабочей зоне. После установки опор выполняют проверки, предусмотренные руководством: осматривают ограждение, гидролинии и органы управления, затем проверяют подъём и опускание без людей на платформе. Режим перемещения по площадке согласуют отдельно от режима подъёма.
Документы и приёмка исполнения G
В заявке укажите TOR SJY-0,5-14 AC (G) и артикул 1049982. На карточке сохранены две версии руководства серии: обе содержат точную строку этой модели, но сведения о выдвижении платформы есть только в старой редакции. При получении сверяют шильдик, комплектность опор, ограждение и документацию с фактической машиной. Если подъёмник должен проходить через ограниченный проём, заранее сообщите менеджеру размеры ворот, высоту места работ, состав нагрузки и параметры сети. Это позволит проверить пригодность именно этой модификации до оформления счёта.
