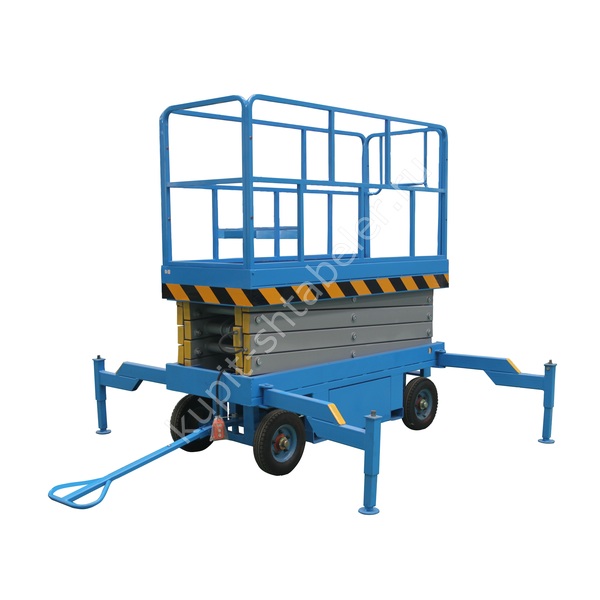

Фото серии
О модели
Платформа 10 м и рабочая высота 12 м
Для TOR SJY-1-10 AC паспорт разделяет подъём площадки на 10 м и рабочую высоту 12 м. Артикул 1004529 рассчитан на нагрузку 1000 кг. При подборе следует сложить массу людей, инструмента и материалов; короткое обозначение «1 т» не означает, что предел относится к каждому элементу отдельно.
Размеры для доставки и установки
Площадка у этой версии 2150×1200 мм. Паспортный габарит машины другой: 2300×1350×1750 мм, масса 1700 кг. Для проверки проезда используйте габарит машины, а не размер рабочей площадки. Отдельно предусмотрите место для полного выдвижения опор, хотя размер их контура в таблице не указан.
Питание 380 В
Электродвигатель имеет паспортную мощность 3 кВт, питание 380 В / 50 Гц. Это сетевая версия SJY-1-10, а не машина с батареей для автономных смен. До заказа проверьте точку подключения и трассу кабеля на площадке, особенно если работу предстоит вести в разных местах цеха.
Что сверить на объекте
Для арт. 1004529 нужны проёмы шире 1350 мм и выше 1750 мм с учётом безопасного запаса для перемещения. Рабочую точку проверяют по высоте 12 м, а несущую способность пола - по нагрузкам на опоры для конкретной установки. Размер площадки 2150×1200 мм относится к людям и инструменту, а не к занимаемой подъёмником зоне на полу.
