Штабелёр, который может загрузиться в кузов

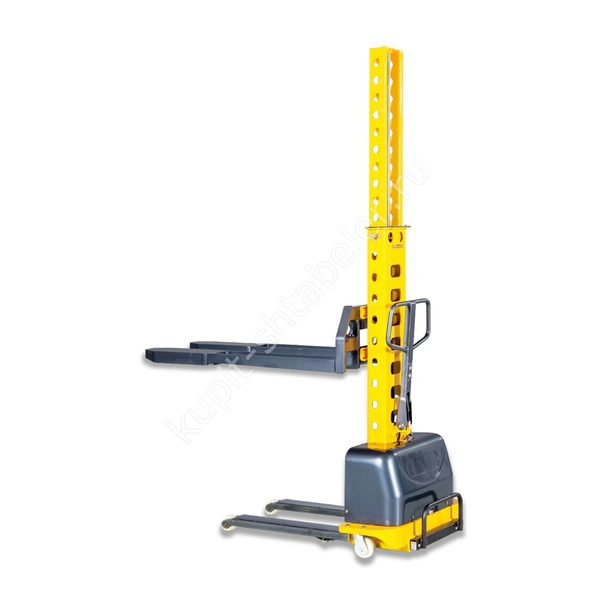

TOR VANGO500, артикул 1008785, рассчитан на груз до 500 кг при центре нагрузки 400 мм. Его перемещают вручную, а грузовые вилы поднимает электропривод. Особенность VANGO — возможность загрузить сам штабелёр в автомобиль по процедуре из паспорта: грузовые вилы опираются на платформу кузова, затем корпус поднимается и убираются опорные вилы. Перед такой операцией проверьте высоту борта, прочность площадки и свободное место; возможность самозагрузки не делает модель универсальной заменой гидроборту.
Рабочий подъём и полный габарит — разные величины
Для артикула 1008785 высота подъёма груза составляет 1300 мм, подхват начинается с 85 мм. Паспорт отдельно указывает габаритную высоту 1580 мм со сложенной мачтой и 2390 мм с поднятой. Именно 2390 мм нужно сопоставить с потолком кузова и перекрытиями, а не считать высотой укладки палеты. Длина вил 1150 мм, общая ширина 535 мм; заранее проверьте поддон и положение его опоры на вилах.
Габариты и питание
Общая длина VANGO500 — 1570 мм, ширина — 786 мм, минимальный радиус разворота — 1100 мм. Эти размеры важны при погрузке в фургон и работе между стеллажами. Паспорт указывает гелевый аккумулятор 12 В/45 А·ч, двигатель подъёма 0,8 кВт и массу машины с батареей 245 кг. Массу учитывают при расчёте нагрузки на борт автомобиля или подъёмную площадку.
Порядок работы и проверка исполнения
Руководство требует твёрдой ровной поверхности и запрещает перегруз, перевозку людей и размещение груза только на одной стороне. При самозагрузке край платформы подводят под палету в пределах указанных в паспорте 0–50 мм; порядок нажатия кнопок и перемещения опор выполняют по схеме руководства. При получении сверьте VANGO500 и артикул 1008785 на документах, затем проверьте мачту, вилы, органы управления, батарею и состояние гидравлики.
