Характеристики
Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.
- Модель
- WS12H-3000FL PRO
- Грузоподъёмность
- 1200 кг
- Высота подъёма
- 3000 мм
- Напряжение аккумулятора
- 24 В
- Ёмкость аккумулятора
- 60 А·ч
- Производитель
- TOR Industries
- Высота в выдвинутом положении, мм
- 3417 мм
- Высота в сложенном положении
- 1960 мм
- Скорость движения с грузом
- 4 км/ч
- Скорость движения без груза
- 4,5 км/ч
- Материал колёс
- Полиуретан
- Высота свободного подъема, мм
- 1550 мм
- Тип аккумулятора
- Литий-ионный
- Высота вил в нижнем положении
- 85 мм
- Дорожный просвет
- 30 мм
- Колёсная база
- 1210 мм
- Количество колёс
- 1X-1/4
- Высота ручки (min/max)
- 910/1270 мм
- Максимальный уклон (с грузом / без груза)
- 5/10 %
- Мощность тягового двигателя
- 0,75 кВт
- Мощность двигателя подъёма
- 2,5 кВт
- Нагрузка на переднюю / заднюю ось без груза
- 437/145 кг
- Нагрузка на переднюю / заднюю ось с грузом
- 535/1247 кг
- Платформа оператора
- Нет
- Остаточная грузоподъёмность
- 900 кг
- Общая высота
- 1960 мм
- Общая длина
- 1730 мм
- Общая ширина
- 820 мм
- Тип передвижения
- сопровождаемый
- Рабочий уклон с грузом
- 5 %
- Рабочий уклон без груза
- 10 %
- Радиус поворота
- 1425 мм
- Размер ведущего колеса
- 210х70 мм
- Размер балансировочных колёс
- 115х55 мм
- Размер подвилочных роликов
- 80x70 мм
- Скорость опускания (с грузом / без груза)
- 28-165/26-145 мм/с
- Скорость подъёма (с грузом / без груза)
- 0-125/0-220 мм/с
- Страна производства
- Китай
- Тип мачты
- Дуплекс
- Тормозная система
- электромагнитный
- Толщина вил
- 70 мм
- Управление
- сопровождаемый
- Центр нагрузки
- 600 мм
- Ширина вил
- 560 мм
- Ширина одной вилы
- 160 мм
- Проход с паллетой 1000 × 1200
- 2268 мм
- Проход с паллетой 800 × 1200
- 2194 мм
- Длина вил
- 1150 мм
О модели
Работа на высоте 3000 мм
У TOR WS12H-3000FL PRO Li-ion 24 В/60 Ач паспортная номинальная нагрузка 1200 кг относится к центру груза 600 мм. На отметке 3000 мм остаточная грузоподъёмность равна 900 кг. Для верхнего яруса сравнивайте с ней массу загруженной паллеты. Если товар длинный или уложен неравномерно, положение его центра тяжести проверяют отдельно.
Мачта и свободный ход
При опущенной мачте высота машины 1960 мм, при полностью поднятой 3417 мм. Свободный ход вил 1550 мм позволяет поднять груз на нижнем уровне без немедленного увеличения высоты мачты. Для ворот, труб и потолочных коммуникаций используют разные габариты: один относится к движению, другой к самой высокой рабочей точке. Высота паллеты добавляется к проверке просвета.
Маршрут с паллетой
Ширина корпуса 820 мм, длина 1730 мм, вилы 1150×560 мм. Радиус поворота по паспорту 1425 мм. Для паллеты 800×1200 мм вдоль приведён проход 2194 мм; на реальном маршруте оставьте запас на выступающий груз и работу сопровождающего оператора. Общая масса исполнения 596 кг. При приёмке артикула 1051542 проверьте Li-ion АКБ 24/60 В/Ач, маркировку и состояние роликов.

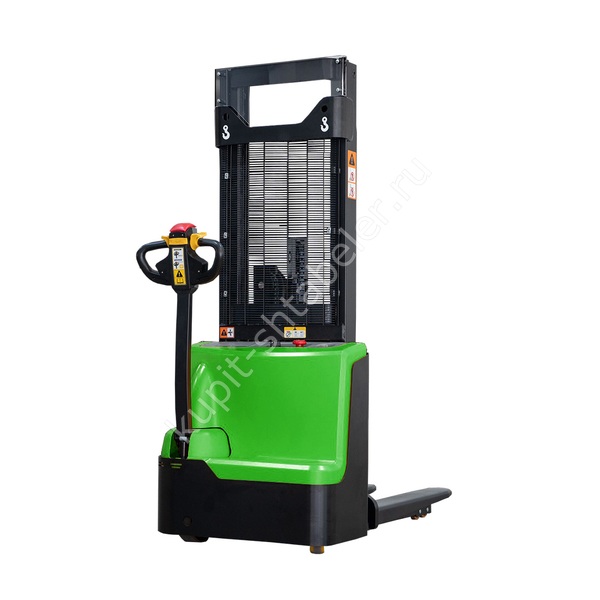

Фото серии
