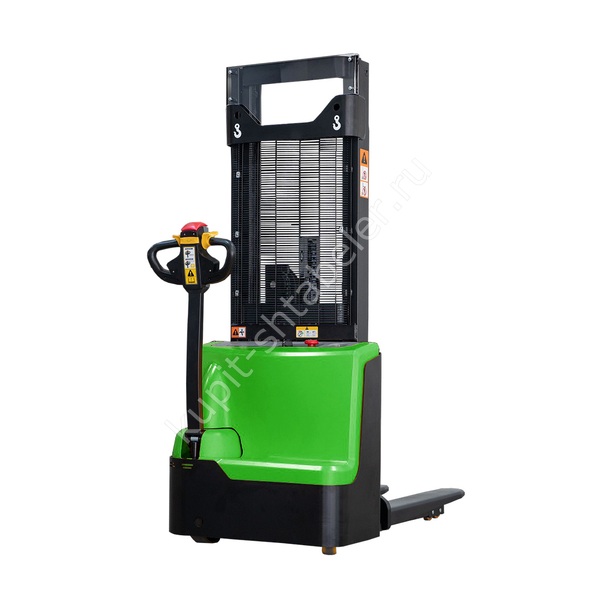

Штабелер самоходный 1,2 т 3,3 м TOR WS12H-3300FL PRO Li-ion 24/60 В/Ач контр. скорости, свобод. ход

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H FL PRO

Грузоподъёмность

1200 кг

Высота подъёма

3300 мм

Напряжение аккумулятора

24 В

Ёмкость аккумулятора

60 А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/30 В/А·ч

Высота в выдвинутом положении, мм

3717 мм

Высота в сложенном положении

2110 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Высота свободного подъема, мм

1700 мм

Тип аккумулятора

Литий-ионный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Схема колёс (передние / задние, x — ведущие)

1X-1/4

Высота ручки (min/max)

910/1270 мм

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось без груза

437/145 кг

Нагрузка на переднюю / заднюю ось с грузом

535/1247 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

800 кг

Общая высота

2110 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Рабочий уклон с грузом

5 %

Рабочий уклон без груза

10 %

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания (с грузом / без груза)

28-165/26-145 мм/с

Скорость подъёма (с грузом / без груза)

0-125/0-220 мм/с

Страна производства

Китай

Тип мачты

Дуплекс

Тормозная система

электромагнитный

Толщина вил

70 мм

Управление

сопровождаемый

Уровень шума

75

Центр нагрузки

600 мм

Ширина вил

560 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

TOR WS12H-3300FL PRO: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Это отдельная модификация TOR. Перед заказом её сверяют по обозначению, артикулу и ключевым размерам. Основные данные: грузоподъёмность: 1200 кг; высота подъёма: 3300 мм; длина вил: 1150 мм.

Как проверить применимость

Подбор начинают с груза и маршрута, а не с внешнего сходства с уже используемой техникой. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Груз должен опираться на рабочую часть оборудования без перекоса и выхода за допустимый центр нагрузки.

Габариты и маршрут

длина: 1730 мм; ширина: 820 мм; радиус поворота: 1425 мм. Маршрут проходят от зоны приёмки до рабочей точки, отмечая пороги, уклоны, ворота и места разворота.

Рабочие параметры

ширина вил: 560 мм; высота подхвата: 85 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: Li-ion. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

До оплаты сверяют модель, артикул и комплект поставки. Все выбранные опции должны быть перечислены в счёте или спецификации.

Приёмка

Приёмку начинают с документов и маркировки. После внешнего осмотра проверяют управление и движение механизмов. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Первый цикл после простоя выполняют без предельной нагрузки, контролируя плавность механизмов. Смазку, регулировку и замену расходных деталей выполняют по руководству к точному исполнению.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WS12H-3300FL PRO и артикул 1051544.

Проверенные характеристики

• Модель: WS-H FL PRO
• Грузоподъемность, кг: 1200
• Высота подъема, мм: 3300
• Аккумулятор, В/Ач: 24/60
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/30
• Высота в выдвинутом положении, мм: 3717
• Высота в сложенном положении, мм: 2110
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4/4,5
• Материал колес: полиуретан
