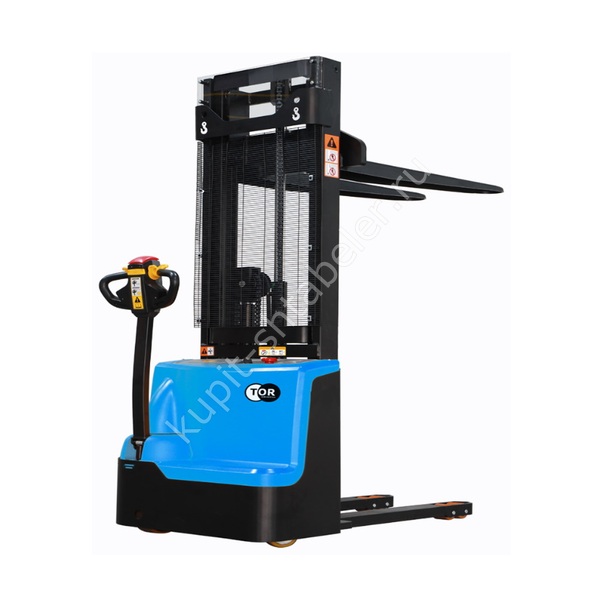

Штабелер самоходный 1,2 т 3,3 м TOR WS12H-3300FL PRO 24/85 В/Ач контр. скорости, свобод. ход

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H FL PRO

Грузоподъёмность

1200 кг

Высота подъёма

3300 мм

Масса без аккумулятора

563 кг

Исполнение аккумулятора

12/85х2 В/А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/10 В/А·ч

Высота в выдвинутом положении, мм

3717 мм

Высота в сложенном положении

2110 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Высота свободного подъема, мм

1700 мм

Тип аккумулятора

Свинцово-кислотный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Схема колёс (передние / задние, x — ведущие)

1X-1/4

Высота ручки (min/max)

910/1270 мм

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось без груза

437/145 кг

Нагрузка на переднюю / заднюю ось с грузом

535/1247 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

1000 кг

Общая высота

2110 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания (с грузом / без груза)

28-165/26-245 мм/с

Скорость подъёма (с грузом / без груза)

0-125/0-220 мм/с

Страна производства

Китай

Тип мачты

Дуплекс

Тормозная система

электромагнитный

Толщина вил

70 мм

Уровень шума

75

Центр нагрузки

600 мм

Ширина вил

560 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

TOR WS12H-3300FL PRO: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Полное обозначение нужно сохранить в заявке: у одной серии встречаются разные размеры и комплектации. Основные данные: грузоподъёмность: 1200 кг; высота подъёма: 3300 мм; длина вил: 1150 мм.

Как проверить применимость

До выставления счёта проверяют рабочую нагрузку, размеры груза и условия площадки. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Номинальное значение не отменяет ограничений по центру тяжести, распределению нагрузки и режиму работы.

Габариты и маршрут

длина: 1730 мм; ширина: 820 мм; радиус поворота: 1425 мм. Замеры делают в самом узком месте и на поворотах. Номинальная ширина прохода без учёта груза для проверки недостаточна.

Рабочие параметры

ширина вил: 560 мм; высота подхвата: 85 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: свинцово-кислотный. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

Комплектацию подтверждают документом: обозначение, размеры, тип питания и оснащение нельзя определять только по изображению.

Приёмка

Полученную технику сопоставляют со спецификацией, проверяют крепёж и выполняют последовательный тест без резкой нагрузки. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Перед сменой оператор осматривает рабочие узлы и убеждается, что на маршруте нет препятствий и загрязнений. Смазку, регулировку и замену расходных деталей выполняют по руководству к точному исполнению.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WS12H-3300FL PRO и артикул 1050851.

Проверенные характеристики

• Модель: WS-H FL PRO
• Грузоподъемность, кг: 1200
• Высота подъема, мм: 3300
• Вес без аккумулятора, кг: 563
• Аккумулятор, В/Ач: 12/85х2
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/10
• Высота в выдвинутом положении, мм: 3717
• Высота в сложенном положении, мм: 2110
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4/4,5
