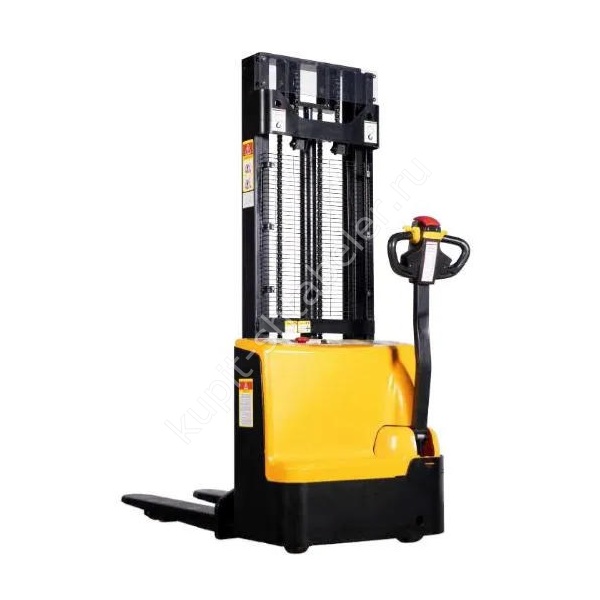

Штабелер самоходный 1,5 т 2,0 м TOR WS15H-2000 24/85 В/Ач

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H

Грузоподъёмность

1500 кг

Высота подъёма

2000 мм

Масса аккумулятора

23,2х2 кг

Исполнение аккумулятора

2х12/85 В/А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/10 В/А·ч

Высота в выдвинутом положении, мм

2435 мм

Высота в сложенном положении

1480 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Тип аккумулятора

Свинцово-кислотный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Схема колёс (передние / задние, x — ведущие)

1X-1/4

Высота ручки (min/max)

910/1270 мм

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось без груза

419/140 кг

Нагрузка на переднюю / заднюю ось с грузом

618/1441 кг

Платформа оператора

Нет

Общая высота

1480 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания с грузом

133 мм/с

Скорость опускания без груза

116 мм/с

Скорость подъёма с грузом

72 мм/с

Скорость подъёма без груза

115 мм/с

Страна производства

Китай

Тормозная система

электромагнитный

Толщина вил

70 мм

Уровень шума

75

Центр нагрузки

500 мм

Ширина вил

560 мм

Колея задних колёс

390 мм

Колея передних колёс

550 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

TOR WS15H-2000: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. В карточке приведены данные одной конфигурации. Похожее название другой версии не считается заменой. Основные данные: грузоподъёмность: 1500 кг; высота подъёма: 2000 мм; длина вил: 1150 мм.

Как проверить применимость

Для проверки модели нужны реальные параметры груза и участка, где будет работать техника. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Для длинного или смещённого груза допустимую массу уточняют по паспорту конкретной модели.

Габариты и маршрут

длина: 1730 мм; ширина: 820 мм; радиус поворота: 1425 мм. Размеры сопоставляют с фактически свободным пространством у пола и на высоте.

Рабочие параметры

ширина вил: 560 мм; высота подхвата: 85 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: свинцово-кислотный. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

В спецификации отдельно записывают исполнение, рабочие размеры, питание и дополнительные опции. Фотография не заменяет этот перечень.

Приёмка

Расхождения по модели или оснащению отмечают до начала эксплуатации. Пробный цикл проводят на свободной площадке. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Рабочую площадку очищают, а состояние оборудования проверяют до установки груза. Сервисный график связывают с интенсивностью работы и условиями площадки, не выходя за интервалы паспорта.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WS15H-2000 и артикул 1050078.

Проверенные характеристики

• Модель: WS-H
• Грузоподъемность, кг: 1500
• Высота подъема, мм: 2000
• Вес аккумулятора, кг: 23,2х2
• Аккумулятор, В/Ач: 2х12/85
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/10
• Высота в выдвинутом положении, мм: 2435
• Высота в сложенном положении, мм: 1480
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4/4,5
