Штабелер самоходный 1,5 т 3,3 м TOR WS15H-3300 Li-ion 24/100 В/Ач

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H

Грузоподъёмность

1500 кг

Высота подъёма

3300 мм

Напряжение аккумулятора

12 В

Ёмкость аккумулятора

100 А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/30 В/А·ч

Высота в выдвинутом положении, мм

3735 мм

Высота в сложенном положении

2130 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Тип аккумулятора

Литий-ионный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Высота ручки (min/max)

910/1270 мм

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось без груза

419/140 кг

Нагрузка на переднюю / заднюю ось с грузом

618/1441 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

1000 кг

Общая высота

2130 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания с грузом

133 мм/с

Скорость опускания без груза

116 мм/с

Скорость подъёма с грузом

72 мм/с

Скорость подъёма без груза

115 мм/с

Страна производства

Китай

Тормозная система

электромагнитный

Уровень шума

75

Центр нагрузки

500 мм

Ширина вил

560 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

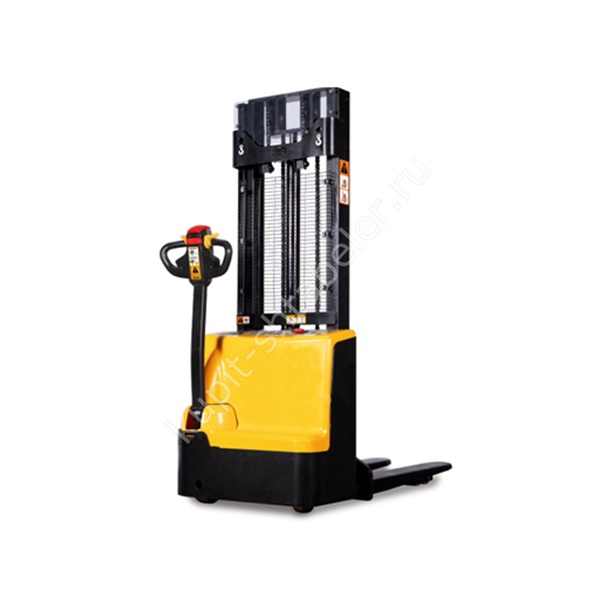

TOR WS15H-3300: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Модель выделена отдельной позицией, поскольку рабочие параметры относятся к конкретному исполнению. Основные данные: грузоподъёмность: 1500 кг; высота подъёма: 3300 мм; длина вил: 1150 мм.

Как проверить применимость

Для проверки модели нужны реальные параметры груза и участка, где будет работать техника. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Груз должен опираться на рабочую часть оборудования без перекоса и выхода за допустимый центр нагрузки.

Габариты и маршрут

длина: 1730 мм; ширина: 820 мм; радиус поворота: 1425 мм. Размеры сопоставляют с фактически свободным пространством у пола и на высоте.

Рабочие параметры

ширина вил: 560 мм; высота подхвата: 85 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: Li-ion. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

В спецификации отдельно записывают исполнение, рабочие размеры, питание и дополнительные опции. Фотография не заменяет этот перечень.

Приёмка

При получении сверяют шильдик и артикул, осматривают упаковку и рабочие узлы, затем проводят пробную проверку. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Технику допускают к работе после внешнего осмотра, проверки управления и короткого пробного цикла. Смазку, регулировку и замену расходных деталей выполняют по руководству к точному исполнению.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WS15H-3300 и артикул 1052833.

Проверенные характеристики

• Модель: WS-H
• Грузоподъемность, кг: 1500
• Высота подъема, мм: 3300
• Аккумулятор, В/Ач: 12/100
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/30
• Высота в выдвинутом положении, мм: 3735
• Высота в сложенном положении, мм: 2130
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4/4,5
• Материал колес: полиуретан
