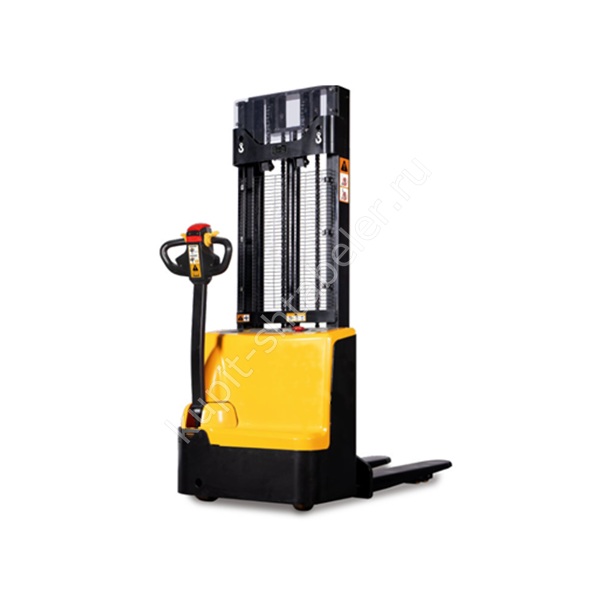

Штабелёр TOR WS15H-4000 Li-ion, 1,5 т, 4,0 м, 100 А·ч

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H

Грузоподъёмность

1500 кг

Высота подъёма

4000 мм

Производитель

TOR Industries

Параметры зарядного устройства

24/30 В/А·ч

Высота в выдвинутом положении, мм

4370 мм

Высота в сложенном положении

2550 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Тип аккумулятора

Литий-ионный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Высота ручки (min/max)

910/1270 мм

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось с грузом

618/1441 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

500 кг

Общая высота

2550 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания с грузом

133 мм/с

Скорость опускания без груза

116 мм/с

Скорость подъёма с грузом

72 мм/с

Скорость подъёма без груза

115 мм/с

Страна производства

Китай

Тормозная система

электромагнитный

Центр нагрузки

500 мм

Ширина вил

560 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Документы на товар

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

Четыре метра: сначала проверьте вес верхней палеты

Самоходный штабелёр TOR WS15H-4000 Li-ion, артикул 1052831, поднимает вилы на 4000 мм. Его номинальные 1500 кг нельзя относить к верхнему ярусу: паспорт оставляет на полной высоте 500 кг при центре нагрузки 500 мм. Поэтому для верхней балки нужны лёгкие палеты. Взвешивайте их вместе с тарой, плёнкой и поддоном; масса одних коробок не даёт безопасного расчёта. Если груз выступает за палету, его центр тяжести меняется, и паспортную нагрузку надо пересматривать до закупки машины.

Высота мачты и путь к стеллажу

У сложенной мачты высота 2550 мм, у полностью поднятой 4370 мм. Первую цифру сравнивайте с воротами и низкими перекрытиями на пути из зоны приёмки. Вторую - со светильниками, трубами и свободным местом над четвёртым метром стеллажа. Длина корпуса 1730 мм и ширина 820 мм указаны без палеты; для манёвра её нужно добавить. Паспортная ширина рабочего прохода для палеты 800×1200 мм вдоль составляет 2194 мм. У защитных стоек оставьте ещё запас для разворота и идущего рядом оператора.

Как подойти к верхней ячейке

Вилы длиной 1150 мм и общей шириной 560 мм должны совпасть с карманами поддона. Поднимайте груз уже у нужного стеллажа, предварительно остановив машину и выровняв палету. На четырёх метрах неверный заход особенно трудно исправлять: опускайте груз для повторного подхода, а не двигайте его у балки. Управление сопровождаемое, без площадки для поездки. Для оператора нужен чистый проход рядом с рукояткой, а под вилами при подъёме не должно быть людей.

Батарея 100 А·ч и точное исполнение

Артикул 1052831 относится к литий-ионной версии ёмкостью 100 А·ч. В той же серии есть WS15H-4000 на 60 А·ч, поэтому одна фотография не заменяет проверку артикула при заказе. Для расчёта зарядки оцените число подъёмов до 4000 мм и массу обычной палеты; время работы нельзя получить только из ёмкости батареи. Параметры зарядного устройства сверяйте с маркировкой фактически поставляемого комплекта. При приёмке проверьте тормоз, ход мачты без груза и соответствие таблички машины заказанному артикулу.
