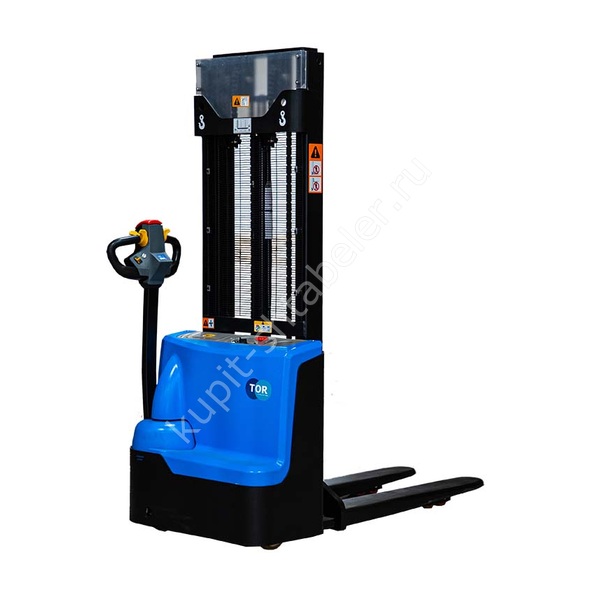

Штабелер самоходный 1,5 т 4,0 м TOR WS15H-4000SC PRO 24/105 В/Ач контр. скорости подъема

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WS-H SC PRO

Грузоподъёмность

1500 кг

Высота подъёма

4000 мм

Масса аккумулятора

2х25,8 кг

Исполнение аккумулятора

2х12/105 В/А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/10 В/А·ч

Высота в выдвинутом положении, мм

4370 мм

Высота в сложенном положении

2550 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Тип аккумулятора

Свинцово-кислотный

Высота вил в нижнем положении

85 мм

Дорожный просвет

30 мм

Колёсная база

1210 мм

Схема колёс (передние / задние, x — ведущие)

1X-1/4

Максимальный уклон (с грузом / без груза)

5/10 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,5 кВт

Нагрузка на переднюю / заднюю ось с грузом

618/1441 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

500 кг

Общая высота

2550 мм

Общая длина

1730 мм

Общая ширина

820 мм

Тип передвижения

сопровождаемый

Рабочий уклон с грузом

5 %

Рабочий уклон без груза

10 %

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания (с грузом / без груза)

30-135/20-200 мм/с

Скорость подъёма (с грузом / без груза)

0-102/0-190 мм/с

Страна производства

Китай

Тип мачты

Дуплекс

Тормозная система

электромагнитный

Толщина вил

70 мм

Уровень шума

75

Центр нагрузки

500 мм

Ширина вил

560 мм

Ширина одной вилы

160 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

TOR WS15H-4000SC PRO: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. Это отдельная модификация TOR. Перед заказом её сверяют по обозначению, артикулу и ключевым размерам. Основные данные: грузоподъёмность: 1500 кг; высота подъёма: 4000 мм; длина вил: 1150 мм.

Как проверить применимость

Исполнение выбирают по измерениям на объекте и данным паспорта, а не только по номинальному показателю. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Запас по грузоподъёмности не заменяет проверку геометрии груза и устойчивости на маршруте.

Габариты и маршрут

длина: 1730 мм; ширина: 820 мм; радиус поворота: 1425 мм. Проверяют все проёмы и повороты по ходу движения в обе стороны, включая участок разгрузки.

Рабочие параметры

ширина вил: 560 мм; высота подхвата: 85 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: свинцово-кислотный. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

До оплаты сверяют модель, артикул и комплект поставки. Все выбранные опции должны быть перечислены в счёте или спецификации.

Приёмка

До передачи оператору фиксируют серийный номер, комплектность и результаты короткого рабочего теста. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Рабочую площадку очищают, а состояние оборудования проверяют до установки груза. Регламентные работы выполняют по счётчику или календарю, указанному в документации. Самовольное изменение настроек не допускается.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WS15H-4000SC PRO и артикул 1049764.

Проверенные характеристики

• Модель: WS-H SC PRO
• Грузоподъемность, кг: 1500
• Высота подъема, мм: 4000
• Вес аккумулятора, кг: 2х25,8
• Аккумулятор, В/Ач: 2х12/105
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/10
• Высота в выдвинутом положении, мм: 4370
• Высота в сложенном положении, мм: 2550
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4,0/4,5
