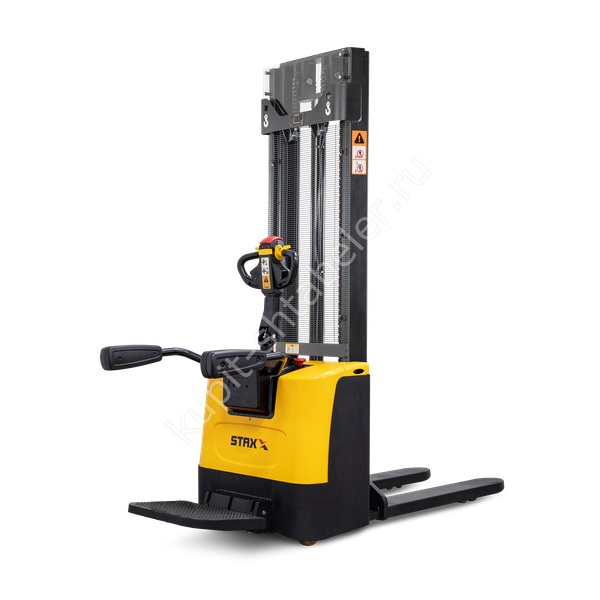

Фото серии
О модели
Для какого яруса подходит
Для складского ряда с подъёмом 2500 мм поставщик выделяет TOR WS15HR-2500SC PRO, арт. 1053019, в исполнении 24/210 В/А·ч. При регулярной подаче паллет на уровень 2,5 м полезно сопоставить два артикула одной мачты: 1053013 и 1053019. У второго изменена батарея, а не заявленная высота или номинальная нагрузка. Предельная масса паллеты на верхней отметке требует отдельной диаграммы нагрузки; 1500 кг в названии означает номинал, а не гарантированный остаток.
Аккумулятор и рабочий цикл
Поставщик выделяет это исполнение аккумулятором 24/210 В/А·ч. Для работы на отметке 2500 мм уточните график смен и возможность зарядки: увеличение ёмкости имеет смысл только в контексте реального цикла. При оценке времени работы учитывайте массу паллет, длину маршрута, число подъёмов и паузы на зарядку; расчёт только по ёмкости батареи вводит в заблуждение. В заказе укажите артикул 1053019, чтобы не получить соседнюю конфигурацию с тем же подъёмом.
Платформа и проходы
У TOR WS15HR-2500SC PRO заявлены платформа оператора и регулировка скорости подъёма SC. Проверяйте не только полку, но и высоту паллеты с грузом: при снятии поддона вилы должны иметь запас над балкой, не задевая следующий уровень. По паспорту для артикула 1053019 высота опущенной мачты составляет 1730 мм. Ширина прохода Ast для паллет 800×1200 мм (вдоль) составляет 2246 мм со сложенной платформой и 2569 мм с платформой; для паллет 1000×1200 мм (поперёк) паспортные значения равны 2320 и 2643 мм соответственно. Радиус поворота Wa составляет 1575 мм со сложенной платформой и 1956 мм с платформой. Сопоставьте эти размеры с проёмами и планом склада, учитывая груз и безопасные зазоры. Для движения между двумя рядами на отметке 2500 мм уточните, сколько свободного места остаётся у торцевого ограждения.
Что проверить при получении
В заявке на 24/210 В/А·ч укажите артикул 1053019 и обозначение TOR WS15HR-2500SC PRO; парный вариант 1053013 имеет батарею 120 А·ч. Перед отгрузкой полезно промерить низкие участки маршрута и место разворота у торца, особенно если штабелёр проходит под пожарными коммуникациями. При приёмке сопоставьте маркировку поставленной машины со счётом, осмотрите платформу и проверьте подъём, опускание и тормоз на свободной площадке. Окончательную нагрузку для верхнего яруса согласуйте по диаграмме мачты до начала работы.
