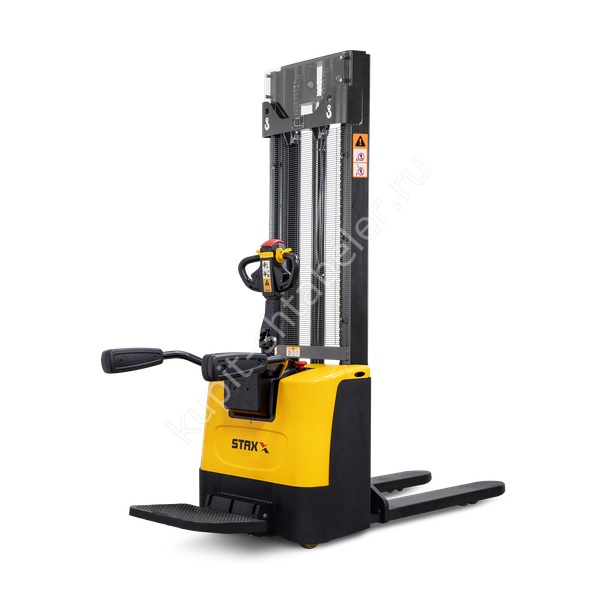

Для складского ряда с подъёмом 3300 мм поставщик выделяет TOR WS15HR-3300SC PRO, арт. 1053021, в исполнении 24/210 В/А·ч. Дополнительные 300 мм по сравнению с трёхметровой мачтой имеют смысл лишь при измеренном ярусе. Эта версия отличается от 1053015 батареей 210 А·ч, но по одной этой цифре нельзя обещать целую смену без зарядки. Предельная масса паллеты на верхней отметке требует отдельной диаграммы нагрузки; 1500 кг в названии означает номинал, а не гарантированный остаток.
Аккумулятор и рабочий цикл
Поставщик выделяет это исполнение аккумулятором 24/210 В/А·ч. Для высоты 3300 мм более ёмкая версия не решает вопрос остаточной нагрузки наверху; эти параметры запрашивают отдельно. При оценке времени работы учитывайте массу паллет, длину маршрута, число подъёмов и паузы на зарядку; расчёт только по ёмкости батареи вводит в заблуждение. В заказе укажите артикул 1053021, чтобы не получить соседнюю конфигурацию с тем же подъёмом.
Платформа и проходы
У TOR WS15HR-3300SC PRO заявлены платформа оператора и регулировка скорости подъёма SC. Для стеллажа на этой отметке измерьте высоту входа вил под поддон и требуемый ход выше балки: округление до «около трёх метров» здесь не годится. По паспорту для артикула 1053021 высота опущенной мачты составляет 2130 мм. Ширина прохода Ast для паллет 800×1200 мм (вдоль) составляет 2246 мм со сложенной платформой и 2569 мм с платформой; для паллет 1000×1200 мм (поперёк) паспортные значения равны 2320 и 2643 мм соответственно. Радиус поворота Wa составляет 1575 мм со сложенной платформой и 1956 мм с платформой. Сопоставьте эти размеры с проёмами и планом склада, учитывая груз и безопасные зазоры. Для яруса 3300 мм продумайте прямой подход к паллете, чтобы не корректировать положение машины при поднятых вилах.
Что проверить при получении
В заявке на 24/210 В/А·ч укажите артикул 1053021 и обозначение TOR WS15HR-3300SC PRO; парный вариант 1053015 имеет батарею 120 А·ч. Проход к месту укладки оценивайте с грузом на вилах, учитывая паспортную ширину штабелёра 820 мм и место для оператора. При приёмке сопоставьте маркировку поставленной машины со счётом, осмотрите платформу и проверьте подъём, опускание и тормоз на свободной площадке. Окончательную нагрузку для верхнего яруса согласуйте по диаграмме мачты до начала работы.
