WSS15H-2000SC PRO для двухметрового хранения
TOR WSS15H-2000SC PRO артикула 1050421 - сопровождаемый самоходный штабелёр с раздвижными грузовыми вилами и опорами. Он поднимает паллеты на 2000 мм. Номинальная и остаточная грузоподъёмность этой версии составляют 1500 кг при центре загрузки 600 мм. Для невысокого стеллажного ряда проверяйте полную массу поддона с товаром и упаковкой, а также фактическое расположение тяжёлых частей груза.
Низкая мачта и пространство над полкой
В опущенном положении мачта имеет высоту 1518 мм, при полном подъёме 2800 мм. Эти размеры нужны для разных проверок: въезда через проёмы и работы у верхней полки. Если над двухметровым стеллажом проходит воздуховод, отметки самой полки недостаточно. Замерьте нижнюю точку препятствия, высоту паллеты и свободную зону движения мачты. По всему маршруту учитывайте направляющие ворот и подвесные элементы.
Грузовые вилы и основание поддона
Вилы длиной 1150 мм регулируются по ширине от 200 до 800 мм, ширина одной вилы 100 мм. Так можно согласовать захват с основанием конкретной паллеты, но регулировка не меняет паспортную грузоподъёмность. Проверьте окна поддона, нижние перемычки и направление ввода вил. Если товар выступает за основание или сосредоточен у дальнего края, фактический центр тяжести сверяют с грузовой диаграммой.
Опоры выбираются отдельно от грузовых вил
Для опор в паспорте приведены внутренние ширины 970, 1110 или 1250 мм и соответствующие наружные 1170, 1310 или 1450 мм. Это отдельная геометрия, которую нельзя заменить диапазоном 200-800 мм. При согласовании исполнения проверьте пространство вокруг паллеты и ширину ворот по наружному габариту. В спецификации фиксируют нужное положение опор, а не просто наличие раздвижных вил.
Проход и место сопровождающего оператора
Для паллеты 1000×1200 мм поперёк паспортный проход 2002 мм, для 800×1200 мм вдоль 1961 мм. Радиус поворота машины 1435 мм, общая длина 1689 мм. Оператор сопровождает штабелёр пешком, поэтому на плане нужно проверить его рабочую зону вместе с манёвром груза. Иной размер паллеты или выступающая тара требуют собственной проверки, а не выбора меньшего из двух проходов.
Гелевая АКБ и масса этой высотной версии
Используются две свинцово-кислотные батареи с гелевым электролитом по 12 В/85 А·ч. Паспортный общий вес артикула 1050421 равен 630 кг. Для покрытия пола дополнительно учитывают перевозимую паллету и распределение нагрузки. Зарядное оборудование и подключение согласуют для гелевой батареи. По ёмкости нельзя обещать длительность смены; одинаковое напряжение у Li-ion версии не делает её зарядную комплектацию взаимозаменяемой.
Данные для заказа в Москве

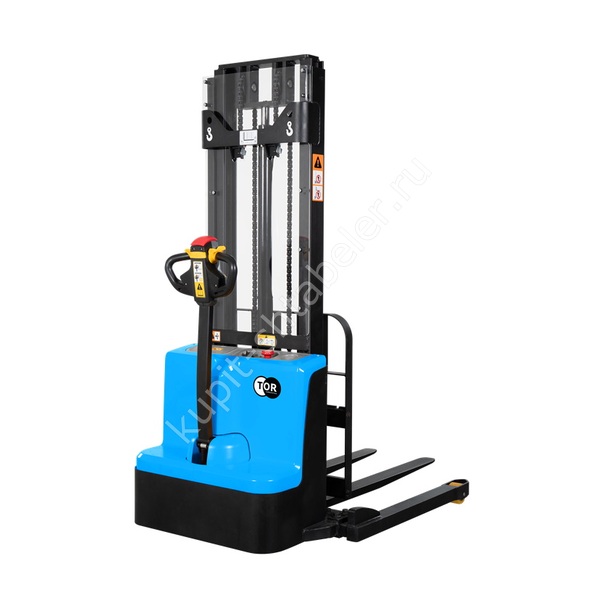

Укажите 1050421, подъём 2 м и гелевую АКБ 2×12 В/85 А·ч. Передайте массу паллеты, чертёж её основания, обмер проёмов и требуемую геометрию опор. Сохранённое изображение представляет серию: положение вил и опор точной поставки проверяют по согласованной спецификации. При приёмке сопоставьте маркировку штабелёра и батарей с заказом и паспортом.
Частые вопросы
Поднимет ли эта версия 1500 кг на два метра?
Остаточная нагрузка 1050421 составляет 1500 кг при центре загрузки 600 мм. Это полная масса поддона с товаром и упаковкой. Для иного центра тяжести требуется проверка грузовой диаграммы.
Достаточно ли потолка высотой 2 м?
Нет, полностью поднятая мачта достигает 2800 мм. Высоту груза и препятствия над рабочей зоной учитывают отдельно. 2000 мм обозначают подъём, а не полный верхний габарит машины.
Означают ли 200-800 мм ширину всего штабелёра?
Нет, это регулировка грузовых вил. Наружная ширина опор имеет значения 1170, 1310 или 1450 мм. Для дверей и размещения рядом с паллетой нужна геометрия выбранных опор.
Можно ли брать проход 1961 мм для паллеты 1000×1200 мм?
1961 мм указаны для паллеты 800×1200 мм вдоль. Для 1000×1200 мм поперёк паспорт даёт 2002 мм. Размер и ориентацию основания сохраняют при проверке маршрута.
Какая масса у двухметровой кислотной версии?
Для 1050421 общий вес 630 кг, у Li-ion артикула 1050425 - 600 кг. Массу не переносят между типами питания. Проверка покрытия учитывает также груз и условия распределения нагрузки.
