Трёхметровый WSS15H-3000SC PRO
TOR WSS15H-3000SC PRO 1050423 - самоходный штабелёр, которым управляют, сопровождая его пешком. Подъём 3000 мм сочетается с остаточной грузоподъёмностью 1500 кг при центре загрузки 600 мм. Это последний из пяти паспортных высотных вариантов этой группы, у которого остаточный показатель равен номиналу. Для выбора верхнего груза учитывайте основание паллеты, упаковку и фактическое распределение массы.
Почему запас высоты проверяют вместе с грузом
У кислотной версии на 3,3 м остаточная нагрузка уже 1150 кг. Если верхний ряд расположен в пределах подъёма 3000 мм, сравнивайте модели не только по максимальной отметке. Для паллет около 1500 кг лишние 300 мм подъёма не являются равноценной заменой. Неравномерно размещённый товар и длинные детали дополнительно проверяют по центру тяжести и грузовой диаграмме конкретного исполнения.
Мачта под потолком и в проёме
Высота опущенной мачты 2018 мм, полностью поднятой 3800 мм. Проём ровно 2 м меньше нижнего габарита машины. Замерьте ворота и переходы к рабочему ряду, а над стеллажом - балки и коммуникации. Подъём вил 3000 мм не равен высоте выдвинутой конструкции; при установке паллеты учитывается также верхняя точка самого груза.
Раздвижные вилы и опоры
Вилы длиной 1150 мм имеют диапазон ширины 200-800 мм, каждая вила шириной 100 мм. Опоры задаются отдельно: внутренние размеры 970/1110/1250 мм соответствуют наружным 1170/1310/1450 мм. Для поддона нужны обе проверки - ввод грузовых вил в основание и размещение опор вокруг него. В заявке сохраняйте конкретную геометрию, а не одно общее слово «раздвижные».
Паллета на схеме движения
Для 1000×1200 мм поперёк паспорт указывает проход 2002 мм, для 800×1200 мм вдоль 1961 мм. Радиус поворота 1435 мм и длина штабелёра 1689 мм служат дополнительными исходными размерами. На плане учитывают фактические выступы упаковки и место оператора. При изменении направления захвата паллеты оценку проводят заново; нельзя выбрать меньший проход без сохранения указанной ориентации.
Гелевая батарея и вес трёхметровой версии
У 1050423 конфигурация питания 2×12 В/85 А·ч, аккумуляторы свинцово-кислотные с гелевым электролитом. Общий вес по таблице 683 кг. Для оценки покрытия этот вес рассматривают вместе с грузом и распределением нагрузки. Подходящее зарядное устройство согласуют по АКБ, не по высоте мачты. Паспортная ёмкость не задаёт длительность работы и не подтверждает возможность зарядки от любой сети.
Покупка конкретного исполнения

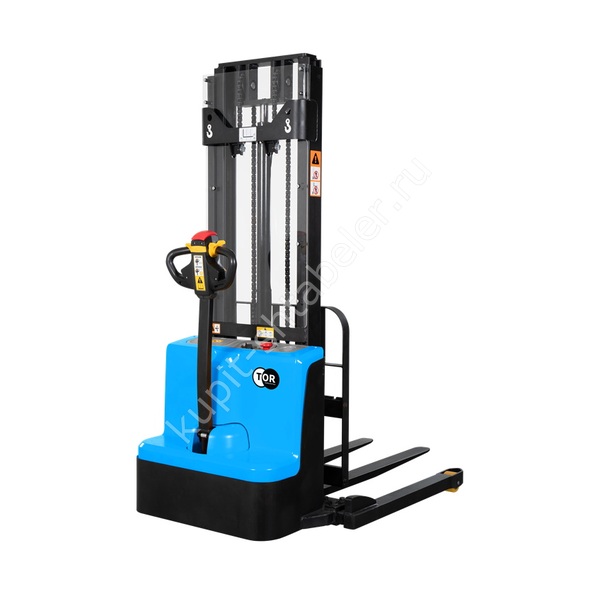

Для заказа в Москве укажите 1050423, подъём 3 м и гелевую АКБ. Приложите массу верхней паллеты, чертёж основания и минимальную высоту маршрута. Сверьте выбранное положение опор с наружным габаритом дверей. Фото представляет серию; размеры, питание и комплектацию точной поставки фиксируют документами. При приёмке проверьте маркировки машины и батарей по согласованной спецификации.
Частые вопросы
Можно ли использовать номинальные 1500 кг на 3 м?
У 1050423 остаточная грузоподъёмность 1500 кг при центре загрузки 600 мм. Это полная масса паллеты. Иной центр тяжести требует отдельной проверки по грузовой диаграмме.
Даст ли версия на 3,3 м тот же предел нагрузки?
Нет, у 1050424 на 3,3 м остаточная нагрузка 1150 кг. У трёхметрового 1050423 она 1500 кг. Варианты по высоте нельзя считать одинаковыми только по номиналу серии.
Пройдёт ли штабелёр в двухметровые ворота?
Опущенная мачта имеет высоту 2018 мм, больше чистого просвета 2000 мм. Такой проём не подходит по паспортному размеру. Проверьте направляющие ворот и остальные переходы.
Почему нужен просвет до 3800 мм при подъёме 3000 мм?
3800 мм - высота полностью поднятой мачты. При выборе рабочей зоны дополнительно учитывают паллету и препятствия под крышей. Высота полки не заменяет эту проверку.
Какую массу брать для кислотной трёхметровой машины?
Общий вес 1050423 составляет 683 кг; у Li-ion артикула 1050427 - 653 кг. В расчёте пола сохраняют вес конкретного исполнения и добавляют условия работы с фактическим грузом.
