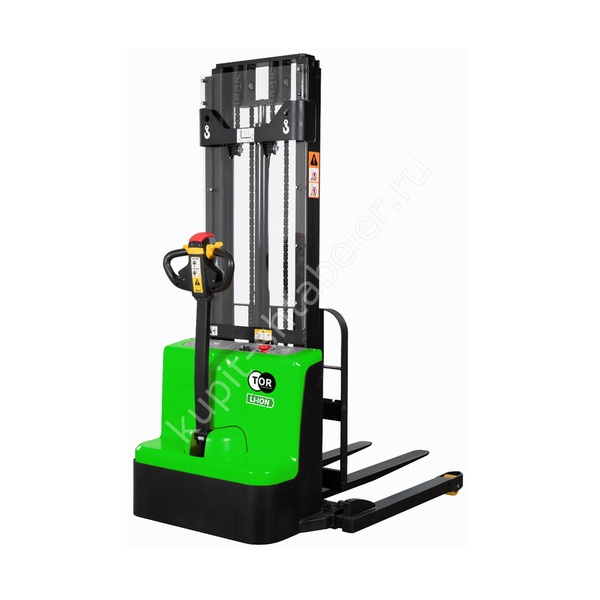

Фото серии
О модели
Li-ion WSS15H-3300SC PRO на 3,3 м
Артикул 1050428 - сопровождаемый самоходный TOR WSS15H-3300SC PRO с Li-ion АКБ и подъёмом 3300 мм. Его номинальная грузоподъёмность 1500 кг, остаточная на максимальной высоте 1150 кг при центре загрузки 600 мм. Для размещения верхних паллет нужен остаточный показатель, а не один номинал серии. Поддон, упаковка и товар сравниваются с ним как единый груз.
Почему дополнительные 300 мм меняют подбор
У Li-ion артикула 1050427 на 3 м остаточная нагрузка 1500 кг. У 1050428 при подъёме на 3,3 м она ниже. Если обычная паллета весит 1200 кг, эта версия не подходит для её установки на указанную верхнюю отметку по паспортному показателю. Для товара с изменяющимся весом используйте максимальную партию; неравномерное размещение проверяют также по фактическому центру тяжести.
Мачта на маршруте и в рабочем положении
Высота опущенной мачты составляет 2168 мм, поднятой 4100 мм. До заказа измерьте путь от разгрузки до ряда и зарядной площадки, включая внутренние переходы. Над стеллажом проверьте балки и коммуникации в зоне движения конструкции, учитывая высоту паллеты. Доступная полка 3,3 м не подтверждает ни возможность въезда в помещение, ни достаточный просвет под крышей.
Подбор вил и опор по основанию
Грузовые вилы длиной 1150 мм регулируются на 200-800 мм, ширина каждой 100 мм. Опоры имеют внутренние размеры 970/1110/1250 мм и наружные 1170/1310/1450 мм. Проверьте окна поддона для грузовых вил, затем размещение основания относительно опор. Наружную ширину сверяют с дверями и оборудованием. Согласованную пару размеров опор записывают отдельно от настройки грузовых вил.
Манёвр с сопровождающим оператором
Общая длина машины 1689 мм, радиус поворота 1435 мм. Для паллеты 1000×1200 мм поперёк проход по паспорту 2002 мм, для 800×1200 мм вдоль 1961 мм. Нанесите на схему фактическую тару, выступы упаковки и направление захвата. Оператор идёт рядом с машиной, поэтому его рабочее пространство оценивают вместе с входом в ряд и выходом из манёвра.
Li-ion питание и общий вес
Батарея имеет параметры 24 В/60 А·ч, общий вес штабелёра 686 кг. Кислотная версия 1050424 на ту же высоту весит 715 кг; остаточная нагрузка у обеих 1150 кг. Тип батареи не увеличивает допустимый верхний груз. Для пола используйте массу выбранной машины и распределение нагрузки. Зарядное устройство и подключение согласуют под Li-ion АКБ; время работы не выводят из одной ёмкости.
Зафиксируйте исполнение при покупке
Для заказа в Москве обозначьте 1050428, подъём 3300 мм и Li-ion питание. Передайте массу наиболее тяжёлой паллеты, чертёж основания, чистые размеры проёмов и верхних препятствий. Положение опор и точную комплектацию сохраняют в документах: представительский снимок серии их не заменяет. При приёмке сверьте маркировки штабелёра и АКБ с паспортом и согласованной спецификацией.
Частые вопросы
Поднимет ли 1050428 паллету 1200 кг на 3,3 м?
Остаточный показатель этой версии 1150 кг при центре загрузки 600 мм. Паллета 1200 кг тяжелее допустимого по этому значению. Номинальные 1500 кг не отменяют высотное ограничение.
Увеличит ли Li-ion АКБ нагрузку относительно кислотной?
Для 1050428 и кислотного 1050424 указаны одинаковые 1150 кг остаточной грузоподъёмности. Различаются питание и общий вес: 686 и 715 кг. Эти параметры сравнивают раздельно.
Хватит ли проёма 2,15 м для проезда?
Опущенная мачта высотой 2168 мм больше 2150 мм. Такой чистый просвет не подходит по паспортному габариту. Проверяйте направляющие ворот и другие ограниченные участки маршрута.
Какую высоту учитывать у потолочных препятствий?
Высота полностью поднятой мачты 4100 мм. Подъём вил 3300 мм обозначает другую величину. Учитывайте также высоту паллеты и расположение препятствий над рабочей зоной.
Можно ли менять направление паллеты без пересчёта прохода?
Паспорт отдельно указывает 2002 мм для 1000×1200 мм поперёк и 1961 мм для 800×1200 мм вдоль. Эти условия нельзя смешивать. Для другой ориентации или выступающего груза проводится отдельная проверка.
