Штабелер самоходный 1,5 т 3,5 м TOR WSS15H-3500SC PRO 24/85 В/Ач раздвижные вилы, опоры

Характеристики

Грузоподъёмность указана номинальная. Допустимую нагрузку на нужной высоте менеджер уточнит по паспорту модели.

Модель

WSS-H SC PRO

Грузоподъёмность

1500 кг

Высота подъёма

3500 мм

Масса аккумулятора

51,1х2 кг

Исполнение аккумулятора

2х12/85 В/А·ч

Производитель

TOR Industries

Параметры зарядного устройства

24/10 В/А·ч

Высота в выдвинутом положении, мм

4300 мм

Высота в сложенном положении

2268 мм

Тип зарядного устройства

Встроенное

Скорость движения с грузом

4 км/ч

Скорость движения без груза

4,5 км/ч

Материал колёс

Полиуретан

Тип аккумулятора

Свинцово-кислотный

Высота вил в нижнем положении

70 мм

Дорожный просвет

40 мм

Колёсная база

1223 мм

Схема колёс (передние / задние, x — ведущие)

1X-1/2

Высота ручки (min/max)

692/1255 мм

Максимальный уклон (с грузом / без груза)

5/15 %

Мощность тягового двигателя

0,75 кВт

Мощность двигателя подъёма

2,2 кВт

Нагрузка на переднюю / заднюю ось без груза

508/169 кг / 419/140 кг

Нагрузка на переднюю / заднюю ось с грузом

653/1524 кг / 618/1441 кг

Платформа оператора

Нет

Остаточная грузоподъёмность

1300 кг

Общая высота

2230 мм

Общая длина

1689 мм

Общая ширина

1310 мм

Тип передвижения

сопровождаемый

Радиус поворота

1425 мм

Размер ведущего колеса

210х70 мм

Размер задних колёс

100х74 мм

Размер передних колес, мм

210х70 мм

Размер балансировочных колёс

115х55 мм

Размер подвилочных роликов

80x70 мм

Скорость опускания (с грузом / без груза)

40,7-250 мм/с

Скорость подъёма (с грузом / без груза)

0-220 мм/с

Страна производства

Китай

Тип мачты

Дуплекс

Тормозная система

электромагнитный

Толщина вил

40 мм

Уровень шума

75

Центр нагрузки

600 мм

Ширина вил

200-800 мм

Колея передних колёс

550 мм

Ширина одной вилы

100 мм

Проход с паллетой 1000 × 1200

2268 мм

Проход с паллетой 800 × 1200

2194 мм

Длина вил

1150 мм

Паспорта и инструкции

• Паспорт и руководство по эксплуатации Документ для серии моделей

О модели

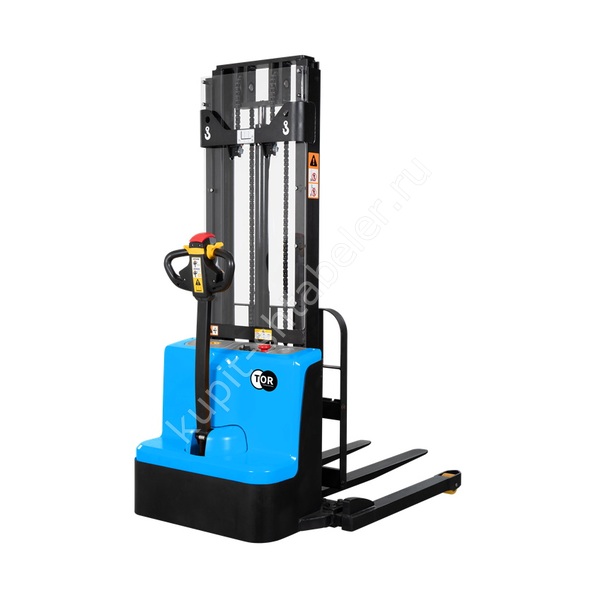

TOR WSS15H-3500SC PRO: точное исполнение

Самоходный штабелёр предназначен для подъёма груза и размещения его на требуемой отметке. В карточке приведены данные одной конфигурации. Похожее название другой версии не считается заменой. Основные данные: грузоподъёмность: 1500 кг; высота подъёма: 3500 мм; длина вил: 1150 мм.

Как проверить применимость

До выставления счёта проверяют рабочую нагрузку, размеры груза и условия площадки. Для этой группы техники проверяют массу груза, положение центра тяжести и остаточную грузоподъёмность на рабочей высоте. Номинальное значение не отменяет ограничений по центру тяжести, распределению нагрузки и режиму работы.

Габариты и маршрут

длина: 1689 мм; ширина: 1310 мм; радиус поворота: 1425 мм. Проверяют все проёмы и повороты по ходу движения в обе стороны, включая участок разгрузки.

Рабочие параметры

ширина вил: 200-800 мм; высота подхвата: 70 мм; колёса: полиуретан. Значения относятся к выбранной модификации и сверяются с паспортом перед вводом в работу.

Питание и режим работы

тип АКБ: свинцово-кислотный. Длительность смены, число циклов, уклоны и температура влияют на расход энергии. До заказа проверяют место зарядки, доступную сеть и совместимость зарядного устройства.

Что входит в согласование

Каждую опцию согласуют до заказа, поскольку она может менять габариты, массу или допустимый рабочий режим.

Приёмка

При получении сверяют шильдик и артикул, осматривают упаковку и рабочие узлы, затем проводят пробную проверку. Во время осмотра контролируют состояние вил, цепей, роликов, мачты и гидравлических соединений.

Обслуживание и безопасность

Рабочую площадку очищают, а состояние оборудования проверяют до установки груза. Регламентные работы выполняют по счётчику или календарю, указанному в документации. Самовольное изменение настроек не допускается.

Данные для заявки

Для проверки исполнения сообщите менеджеру массу и размеры груза, верхнюю отметку стеллажа, ширину проходов, покрытие пола и число циклов за смену. В заявке укажите TOR WSS15H-3500SC PRO и артикул 1048706.

Проверенные характеристики

• Модель: WSS-H SC PRO
• Грузоподъемность, кг: 1500
• Высота подъема, мм: 3500
• Вес аккумулятора, кг: 51,1х2
• Аккумулятор, В/Ач: 2х12/85
• Производитель: TOR Industries
• Бренд (марка): TOR
• Зарядное устройство, В/Ач: 24/10
• Высота в выдвинутом положении, мм: 4300
• Высота в сложенном положении, мм: 2268
• Тип зарядного устройства: Встроенное
• Скорость передвижения (с грузом/без груза), км/ч: 4,0/4,5
