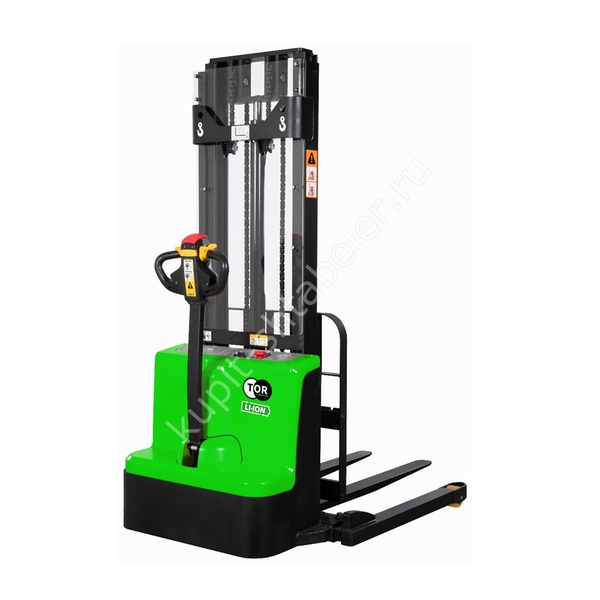

Фото серии
О модели
WSS15H-3500SC PRO Li-ion для подъёма 3,5 м
TOR WSS15H-3500SC PRO Li-ion 1050429 - сопровождаемый самоходный штабелёр с раздвижными вилами и опорами. Подъём этой версии 3500 мм. При номинале 1500 кг остаточная грузоподъёмность составляет 1050 кг при центре загрузки 600 мм. Для верхнего яруса проверяют паллету целиком, включая основание и упаковку. Li-ion питание не увеличивает этот паспортный предел относительно кислотного исполнения той же высоты.
Груз около тонны и запас до предела
Для товара массой 1000 кг остаётся 50 кг до остаточного показателя на поддон и упаковку. Нужен фактический полный вес, особенно при переменном составе партии. Если тяжёлые детали находятся у дальнего края, отдельно проверяют центр тяжести по грузовой диаграмме. Паллета 1100 кг уже превышает показатель 1050 кг; сходство с более низкой версией на 3,3 м не разрешает перенести её нагрузку.
Два габарита мачты для обмера
Опущенная мачта имеет высоту 2268 мм, полностью поднятая 4300 мм. Первый размер проверяют на пути к стеллажу, второй над рабочим рядом. Запишите чистые просветы ворот и переходов под коммуникациями, учитывая направляющие и перемычки. У верхней полки измерьте препятствия и высоту паллеты. Подъём 3500 мм не заменяет габарит поднятой конструкции при проверке помещения.
Грузовые вилы не задают всю ширину машины
Вилы длиной 1150 мм регулируются по ширине от 200 до 800 мм; каждая имеет ширину 100 мм. Опоры задаются отдельными парами: внутренние 970/1110/1250 мм, наружные 1170/1310/1450 мм. Проверьте окна основания и его размещение относительно опор, затем наружный габарит для дверей. Выбранные параметры сохраняют в заказе, чтобы поставляемая геометрия соответствовала реальным паллетам.
Проход и вход в рабочий ряд
Для паллеты 1000×1200 мм поперёк предусмотрен проход 2002 мм, для 800×1200 мм вдоль 1961 мм. Радиус поворота 1435 мм и общая длина 1689 мм служат исходными размерами манёвра. На плане учитывайте выступающую упаковку и место оператора, который сопровождает технику пешком. Для нестандартной паллеты или другой ориентации требуется собственная проверка, а не автоматическое применение меньшего прохода.
Масса и Li-ion зарядная комплектация
АКБ имеет параметры 24 В/60 А·ч, общий вес машины 721 кг. У кислотного артикула 1048706 на 3,5 м масса 751 кг при той же остаточной нагрузке 1050 кг. Для расчёта покрытия не смешивайте их, учитывая также груз и распределение нагрузки. Зарядное устройство согласуют для конкретной Li-ion батареи. Ёмкость сама по себе не подтверждает время работы или длительность зарядки.
Данные для заказа в Москве
Обозначьте 1050429, подъём 3,5 м и Li-ion питание. Приложите вес и размеры верхней паллеты, замер проёмов и геометрию выбранных опор. Представительское фото серии не подтверждает каждую настройку вил и комплектацию. При получении сверьте шильдик машины, маркировку АКБ и паспорт с согласованными документами, сохраняя точное высотное исполнение и тип батареи.
Частые вопросы
Можно ли поднять 1100 кг на 3,5 м?
У 1050429 остаточная грузоподъёмность 1050 кг при центре загрузки 600 мм. Паллета 1100 кг превышает этот показатель. Нагрузка версии на 3,3 м не применяется к выбранному артикулу.
Как проверить тонну товара вместе с поддоном?
Остаточный предел 1050 кг включает всю паллету. Если товар весит 1000 кг, на основание и упаковку остаётся 50 кг. Используйте фактическое взвешивание и проверку центра тяжести.
Пройдёт ли штабелёр через чистый проём 2,25 м?
Опущенная мачта имеет высоту 2268 мм, больше 2250 мм. Такой проём не подходит по паспортному размеру. Обмеряют все ограниченные участки маршрута, включая внутренние переходы.
Почему для подъёма 3500 мм проверяют высоту 4300 мм?
4300 мм - высота полностью поднятой мачты. Подъём 3500 мм описывает положение вил. Учитывайте оба параметра, габарит паллеты и препятствия над рабочей зоной.
Какая разница по массе с кислотным WSS15H на 3,5 м?
Для Li-ion 1050429 общий вес 721 кг, для кислотного 1048706 - 751 кг. Остаточная нагрузка у обоих 1050 кг. Тип питания, массу и точный артикул сохраняют в спецификации раздельно.
