О модели
Исполнение для подъёма на 14 м

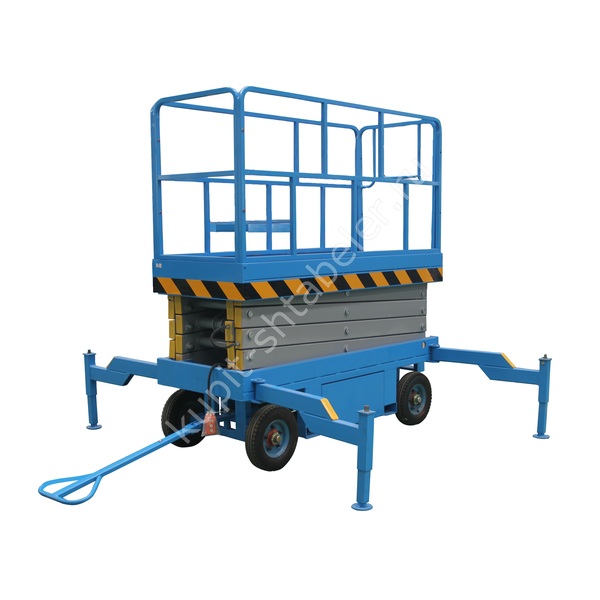

TOR SJY-1-14 AC/DC с артикулом 1024451 поднимает площадку на 14 м при номинальной нагрузке 1000 кг. Поставщик указывает рабочую высоту 16 м. При выборе для ремонта или монтажа проверьте фактическую отметку работы и препятствия над площадкой. Нагрузка относится ко всем людям, инструменту и материалам наверху, а не только к перевозимому грузу.
Габарит при перемещении
Площадка имеет размер 2850×1500 мм, а сложенный подъёмник 3100×1750×1850 мм. Масса по паспортной строке составляет 2765 кг. Длина 3100 мм и ширина 1750 мм особенно важны при поворотах и проходе через ворота; размер настила не подходит для оценки маршрута. Перед установкой оставьте свободную зону для выдвижения четырёх опор.
Сеть и аккумулятор
Для артикула 1024451 паспорт приводит сеть 380 В и аккумулятор 48 В/85 А·ч, спецификация поставщика - четыре батареи по 12 В/85 А·ч. Комбинированное исполнение требует заранее решить, где будет подключение к сети и где можно заряжать батареи. Данных о числе подъёмов на одном заряде в точной паспортной строке нет; это уточняют по реальным условиям работы.
Проверка перед эксплуатацией
Сверьте артикул 1024451 и обозначение SJY-1-14 AC/DC в паспорте, заказе и на машине. Проверьте ограждение, органы управления, выдвижные опоры и состояние гидравлических элементов. Пробный цикл выполняют после установки на подходящее ровное основание. При перевозке учитывают массу 2765 кг и полный габарит 3100×1750×1850 мм.
